Писк дросселей видеокарты: что это, чем грозит и почему пищит именно в меню
Если коротко: писк дросселей видеокарты — это звук катушек в её цепях питания, которые чуть-чуть вибрируют от скачков тока. Сам по себе он не вредит карте и не говорит о скором отказе: производители прямо называют его особенностью компонентов. Громче всего карта пищит там, где кадров больше всего, — в главном меню и на загрузочных экранах, где FPS легко улетает в тысячи. Поэтому главное лекарство не отвёртка и не новый блок питания, а лимит кадров.
Это «Во что поиграть». Обычно мы тут советуем, во что сесть вечером, но вопрос «почему моя новая видеокарта свистит в меню, а в самой игре молчит» приходит так часто, что разобрать его хочется по-честному — через механизм. Когда понятно, откуда берётся звук, становится понятно и что с ним делать, и когда пора нести карту в сервис.
Что такое дроссели и почему они вообще звучат
Графический процессор питается не напрямую от блока питания. Блок отдаёт 12 вольт, а чипу нужно меньше вольта, зато с током в сотни ампер. Понижает напряжение модуль VRM — несколько фаз, каждая из которых состоит из транзисторных ключей и катушки индуктивности, того самого дросселя. Это квадратные «кубики» рядом с GPU, выстроенные в ряд.
Ключи открываются и закрываются очень быстро, а дроссель сглаживает эти импульсы в ровный ток. Механически катушка — это медный провод на магнитном сердечнике, и он не идеально жёсткий. Когда через обмотку течёт меняющийся ток, сердечник чуть-чуть меняет размеры (это называется магнитострикцией), витки и сердечник притягиваются друг к другу, а сам дроссель передаёт вибрацию плате. В техническом разборе TDK об акустическом шуме силовых дросселей эти причины перечислены прямо: магнитострикция сердечника, притяжение из-за намагничивания, вибрация обмотки от поля рассеяния. И отдельно — усилители звука: контакт с соседними деталями и совпадение с собственными частотами всей конструкции, включая плату.
Механизм тот же, что у пищащих зарядок, — подробно про сердечники и керамические конденсаторы мы рассказывали в отдельной статье. Здесь важнее другое: почему у видеокарты писк так сильно зависит от того, что именно она рисует.
Главный парадокс: переключение VRM вообще не слышно

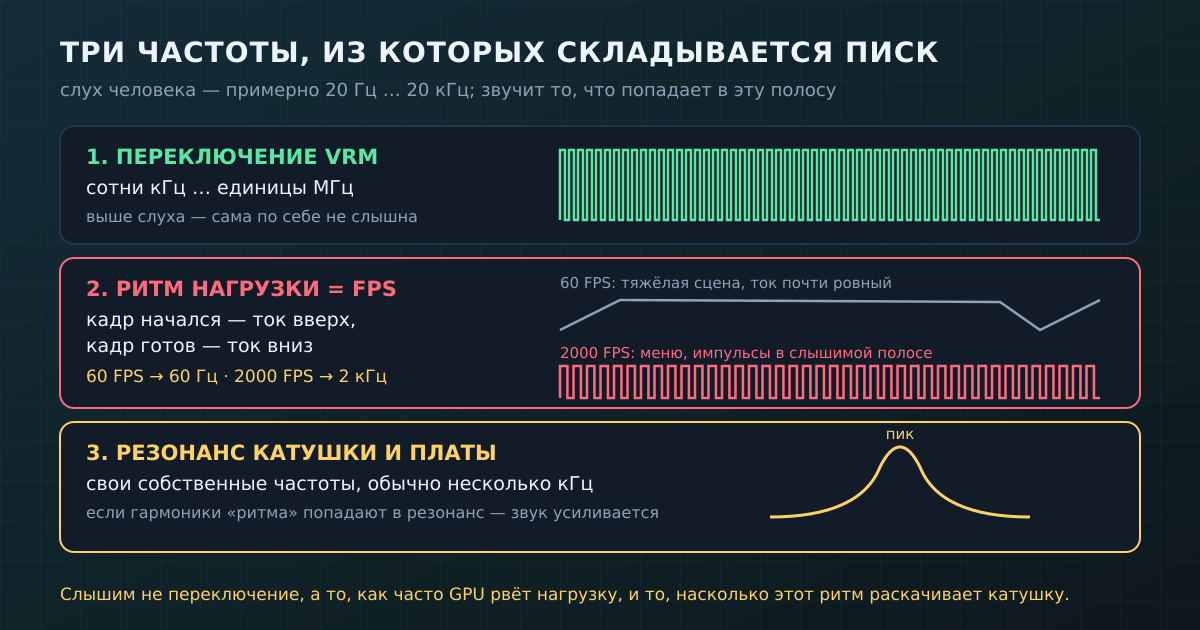

Казалось бы, раз ключи щёлкают, то и пищат они на своей частоте. Но нет. TDK указывает, что частоты переключения DC-DC преобразователей лежат в диапазоне от нескольких сотен килогерц до единиц мегагерц, а человек слышит примерно от 20 Гц до 20 кГц. То есть «родная» частота VRM в десятки раз выше слуха, и сама по себе катушка на ней звучать для нас не может.
Слышимый звук рождается из другого: из того, как меняется нагрузка. Если ток, который тянет потребитель, скачет с частотой в слышимом диапазоне, катушка начинает вибрировать именно в этом ритме. TDK отдельно называет причины таких скачков: прерывистая работа, режимы с переменной частотой и изменения нагрузки. Видеокарта в меню игры — почти идеальный пример последнего.
Кадр как удар по барабану
Видеокарта рисует картинку кадрами. Начался кадр — тысячи ядер разом берутся за работу, ток резко растёт. Кадр готов и ждёт своей очереди — часть блоков отдыхает, ток падает. Каждый кадр — это импульс тока, и они повторяются с частотой, равной FPS.
При 60 кадрах в секунду это 60 толчков в секунду, и в тяжёлой сцене карта почти не отдыхает между ними: ток остаётся высоким и почти ровным. А теперь главное меню: статичная картинка, пара спрайтов, никакой геометрии. Если лимита нет, карта рисует её 2000–4000 раз в секунду. Это уже 2–4 тысячи импульсов в секунду — ровно посреди слышимого диапазона. Плюс у импульсов прямоугольной формы есть гармоники, кратные основной частоте, и какая-то из них может попасть в собственный резонанс катушки или платы. Тогда тихий «зуд» превращается в отчётливый свист.
Отсюда и характерная примета: тон писка меняется вместе с FPS. Повернули камеру, счётчик кадров прыгнул — свист поменял высоту. Включили лимит — звук пропал или ушёл в низкое, еле заметное гудение. ASUS в справке о высокочастотном шуме видеокарт описывает то же самое на своём языке: при смене нагрузки меняется ток, проходя через компоненты, он вызывает резонанс, и появляется высокочастотный шум.
Почему одна карта пищит, а такая же — нет
Покупатели часто сравнивают: у друга та же модель и тишина, а у меня свист. Это нормально, и причина опять в механике. Звук зависит от мелочей, которые на заводе не выравнивают до микрона: как плотно намотан провод, как держится сердечник, как пропитан или залит компаундом дроссель, насколько жёстко припаян, какие у конкретной платы резонансы. Даже две карты одной партии могут звучать по-разному: у одной резонанс совпадёт с вашими любимыми 400 FPS в шутере, у другой нет.
Важна и громкость окружения. ASUS отмечает, что писк легче заметить в тихой комнате и людям, чувствительным к высоким частотам, а полностью убрать его нельзя, потому что это физическое явление при нормальной работе устройства. Поэтому один человек годами не слышит свою карту, а другой не может спать рядом с ней. Оба правы: дело не в «плохом слухе», а в том, что звук слабый и сильно зависит от условий.
Чем грозит писк: позиция производителей
Это самый частый вопрос, и ответ на него у производителей совпадает. ASUS в своей справке пишет, что это характеристика компонента и на железо она не влияет. Intel в статье поддержки о писке видеокарт Arc говорит, что даже если шум слышно, карту он не повредит и на работу не повлияет, и добавляет: такое бывает и у других видеокарт, всё зависит от компонентов и конструкции. Там же Intel прямо связывает писк с работой на высокой частоте кадров.
Логика понятна, если вспомнить масштаб. Вибрации дросселя — микроскопические, это не трение и не нагрев, ничего не стирается и не разбалтывается так, чтобы карта от этого сломалась. Дроссель, который пищит, по сути работает так же, как молчащий, просто на нём «играет» звук.
Отсюда неприятное следствие для гарантии: раз производители не считают писк дефектом, само по себе «свистит в меню» обычно не основание для обмена. Иногда магазин или сервис идут навстречу, особенно если звук очень громкий у совсем новой карты, но это добрая воля продавца, а не правило. Перед походом в сервис полезно записать звук на телефон вместе со счётчиком кадров на экране: так видно, что речь именно о дросселях, а не о вентиляторе.
Что реально помогает и почему

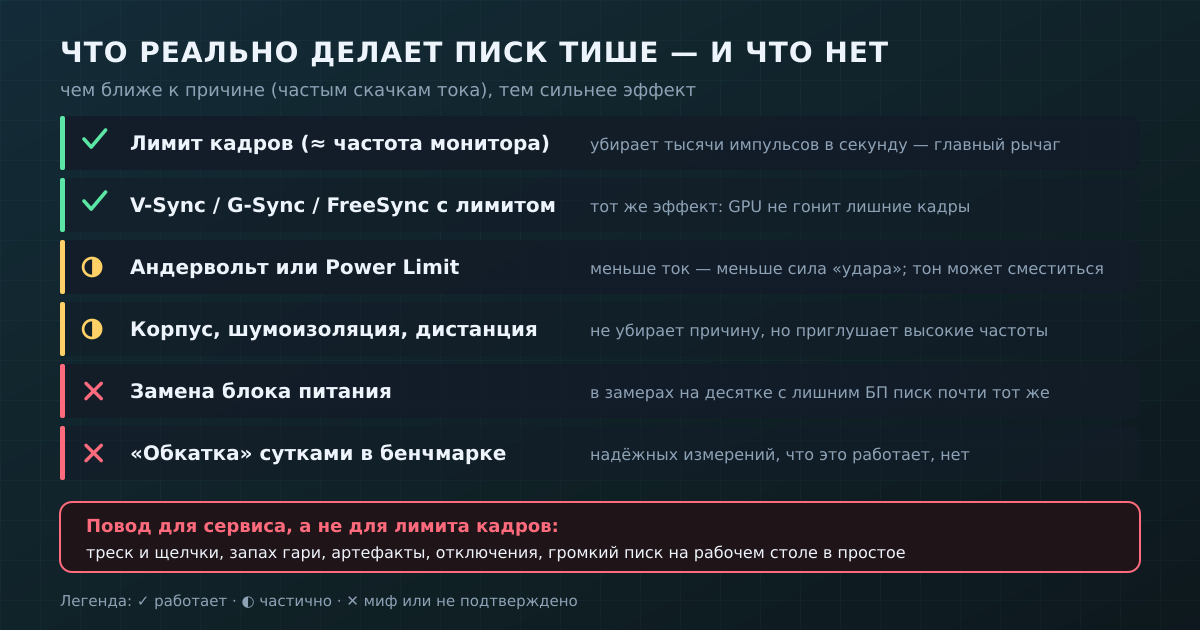

Если писк рождается из частых скачков тока, то лучшие средства те, которые эти скачки убирают или ослабляют. Всё остальное — косметика. Intel в той же статье даёт список: ограничить FPS частотой монитора или ниже, включить вертикальную синхронизацию, проверить блок питания, убрать разгон.
Лимит кадров — главный рычаг
Ограничьте FPS частотой обновления монитора или чуть ниже — глобально в драйвере или в самой игре. Меню, которое рисовалось 3000 раз в секунду, станет рисоваться 144 раза: импульсов в слышимом высоком диапазоне просто не останется. Бонусом карта меньше греется и потребляет меньше энергии там, где ей вообще нечего делать. Заодно стоит включить вертикальную синхронизацию или адаптивную (G-Sync, FreeSync) с лимитом — как правильно выбрать режим и не получить лишнюю задержку ввода, мы разбирали отдельно.
Андервольтинг и лимит мощности
Сила, с которой катушку «дёргает», зависит от размаха тока. Если снизить напряжение на ядре или ограничить мощность, ток в пиках станет меньше — и вибрации тоже. Это не гарантированный выключатель писка: иногда звук просто становится тише, иногда меняет тон и перестаёт раздражать, иногда почти не меняется. Но в паре с лимитом кадров это хорошее дополнение, а карта заодно станет холоднее и тише вентиляторами. Заводской разгон, наоборот, лишний раз увеличивает и ток, и FPS.
Блок питания: самый популярный миф
На форумах часто пишут «поменял блок — карта перестала пищать». Проверка измерениями этого не подтверждает. Лаборатория HWCooling записала спектр писка одной и той же видеокарты с десятком с лишним разных блоков питания, от дешёвых Bronze до топовых моделей, и в итоговом сравнении пришла к выводу: при той же карте зависимость шума от блока каждый раз оказывалась незначительной, доминирующие тона совпадали, а разница в уровне — на грани различимого. Это логично: звук определяется тем, как ток потребляет GPU, а не тем, откуда приходит 12 вольт.
Это не значит, что блок не важен совсем. Он сам может пищать, его стоит проверить, если писк остаётся даже после лимита кадров, а для мощной карты его нужно правильно подобрать по пиковым нагрузкам — об этом наш разбор блоков питания. Но покупать новый блок специально «от писка» — обычно лотерея с плохими шансами.
Корпус и расстояние
Высокие частоты хорошо гасятся препятствиями. Закрытая стенка корпуса без сетки, системный блок под столом, а не на уровне уха, плотный корпус с шумоизоляцией — всё это причину не убирает, но делает свист заметно тише. Мифы вроде «прогони бенчмарк сутки, и дроссели обкатаются» встречаются часто, но надёжных измерений, что это работает, мы не нашли.
Когда звук — всё-таки повод для сервиса
Ровный тонкий писк, который меняет тон вместе с FPS и пропадает при лимите кадров, — это и есть нормальный писк дросселей. Повод насторожиться — другие признаки, которые с ним путают или появляются рядом:
• треск, щелчки, «пробой», особенно с вспышками или запахом гари — сразу выключить компьютер;
• громкий писк на рабочем столе в простое, когда карта почти ничего не делает и FPS низкий;
• звук появился внезапно у старой карты, которая годами молчала, и растёт;
• вместе с писком — артефакты на экране, вылеты драйвера, перезагрузки и отключения под нагрузкой;
• стук или дребезг, похожий на задевающий лопасти вентилятор, — это механика кулера, а не дроссели.
Эти симптомы указывают уже не на акустику исправных катушек, а на неисправность питания, перегрев или механику. Тут не стоит экспериментировать с настройками: лучше задокументировать проблему (видео со звуком и картинкой) и идти в сервис по гарантии.
Коротко
• Писк дросселей видеокарты — вибрация катушек VRM от скачков тока: магнитострикция сердечника, притяжение витков, резонансы платы.
• Частота переключения VRM неслышна. Слышен ритм нагрузки, а он равен FPS — поэтому в меню на тысячах кадров карта свистит, а в тяжёлой игре на 60 FPS молчит.
• ASUS и Intel прямо пишут: на железо и работу писк не влияет. Обычно это и не гарантийный случай.
• Лучшее средство — лимит кадров на уровне частоты монитора и синхронизация. Андервольт и лимит мощности помогают частично.
• Замена блока питания в лабораторных замерах почти ничего не меняет.
• В сервис — если треск, запах, артефакты, отключения или громкий писк в простое.
