Андервольтинг видеокарты: что это и почему меньше вольт — тише, холоднее и иногда быстрее
Если коротко: андервольтинг видеокарты — это снижение напряжения, на котором работает графический чип, при сохранении (или почти сохранении) его частоты. Мощность чипа растёт примерно как квадрат напряжения, поэтому минус 10 % вольт дают около минус 19 % динамической мощности, а значит меньше тепла и шума. А если карта упиралась в лимит мощности или температуры, после андервольта она часто держит частоту выше, чем на заводских настройках. Железу это не вредит, но слишком низкое напряжение приводит к вылетам, и подбирать его приходится под свой экземпляр.
Меня зовут «Во что поиграть», и обычно я рассказываю, во что поиграть. Но в игре всегда участвует видеокарта, и у неё есть одна настройка, о которой многие не знают: её можно сделать тише и холоднее, ничего не покупая. Разберём, почему это вообще работает, а советы сами вытекут из механизма.
Что такое андервольтинг и чем он отличается от разгона

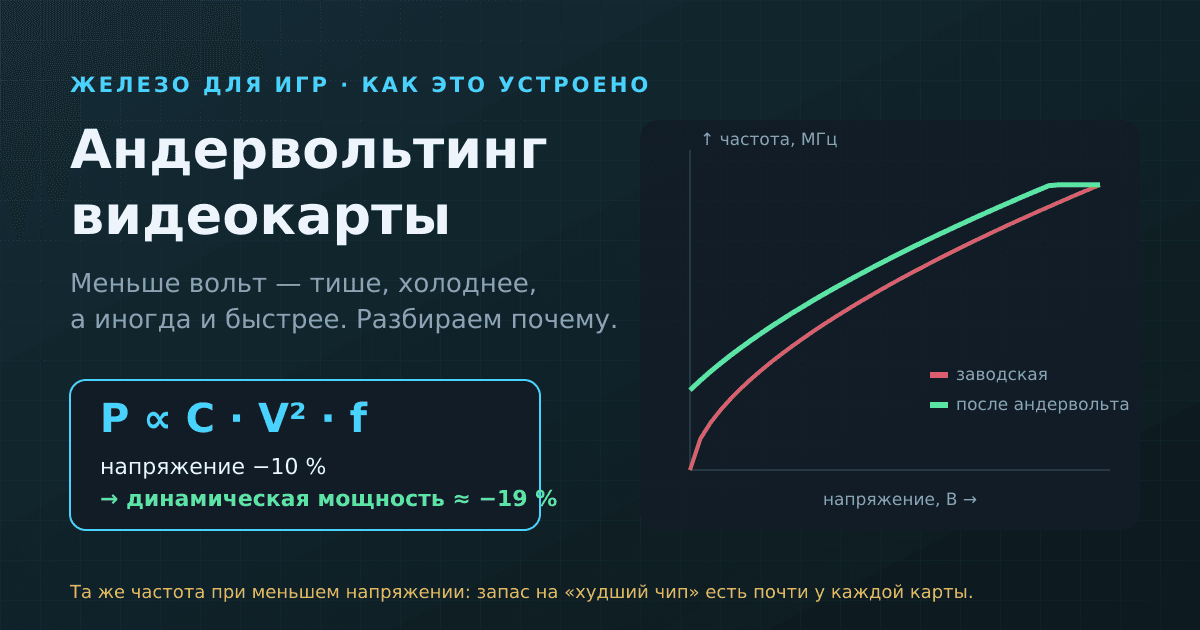

У любого графического процессора есть кривая напряжение/частота (V/F curve): чтобы работать на частоте X, чипу нужно напряжение не ниже Y. Чем выше частота, тем больше нужно напряжения. Эту кривую в каждую карту зашивают на заводе, и по ней карта ходит сама, без участия пользователя.
Разгон и андервольт двигают эту кривую в одну сторону, но пользуются результатом по-разному. При разгоне вы заставляете чип работать на более высокой частоте при том же напряжении. При андервольте — на той же частоте при более низком напряжении. Именно так это формулирует ASUS в своём руководстве по андервольтингу через GPU Tweak III: «вместо того, чтобы заставить графический процессор работать на более высокой частоте при том же напряжении питания, мы оставляем частоту неизменной, а напряжение снижаем». Итог: производительность примерно та же, а энергопотребление, температура и шум ниже.
Отсюда первый развенчанный миф: андервольт — не «разгон наоборот» в смысле «сделать карту медленнее». Медленнее её делает снижение лимита мощности (об этом ниже). Андервольт же убирает лишние вольты, которые на вашей частоте просто не нужны.
Почему меньше вольт — непропорционально меньше ватт
Здесь главный «ага»-момент. Видеокарта — это миллиарды транзисторов, которые постоянно перезаряжают крошечные ёмкости. Энергия, которая уходит на каждую такую перезарядку, пропорциональна квадрату напряжения. Поэтому классическая формула динамической мощности CMOS-микросхемы выглядит так: P ∝ C · V² · f, где C — переключаемая ёмкость, V — напряжение, f — частота.

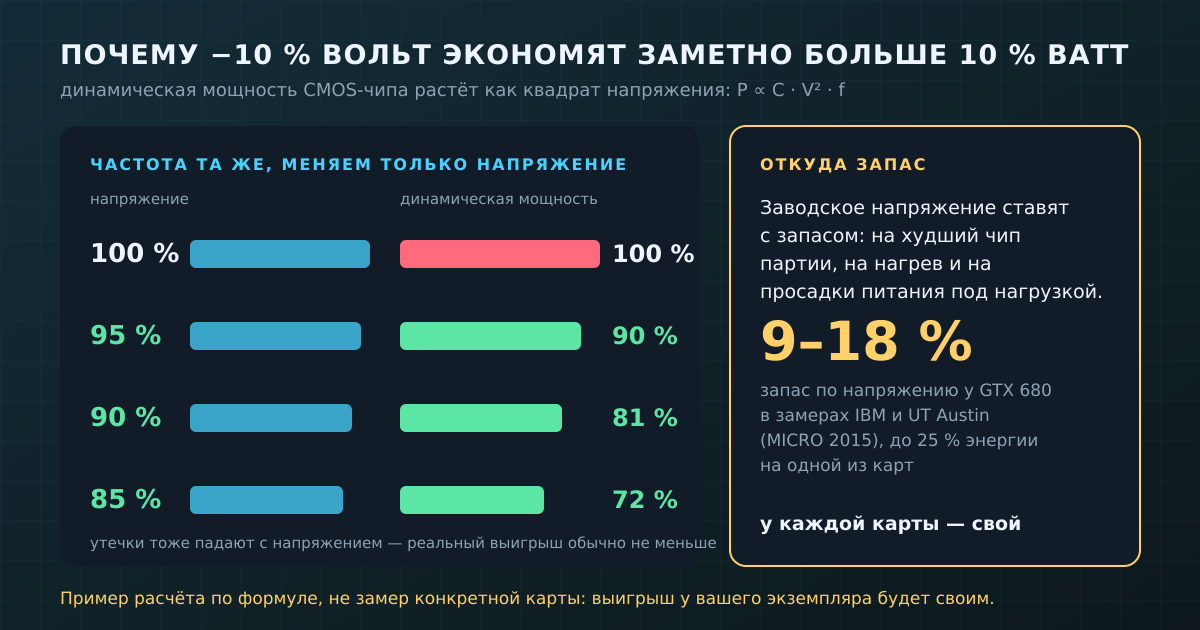

Что из неё следует на пальцах. Частоту оставили, напряжение снизили на 10 %: 0,9² = 0,81, то есть динамическая мощность падает примерно на 19 %. Снизили на 15 % — уже около 28 %. В лекциях Кембриджского университета по проектированию микросхем это сформулировано коротко: более высокое напряжение при той же частоте расходует больше мощности по квадратичному закону, а если поднимать напряжение вместе с частотой, мощность растёт уже почти как куб частоты. Ток утечки, вторая составляющая потребления, тоже уменьшается вместе с напряжением.
Именно поэтому последние проценты частоты стоят так дорого: чтобы взять их, нужно поднять напряжение, а оно в формуле в квадрате. Про то, как этот же закон превращается в градусы и троттлинг, у нас есть отдельный разбор. Здесь важна обратная сторона: если найти лишние десятки милливольт, экономия получается заметно больше, чем кажется по процентам.
Откуда у видеокарты лишние вольты: кремниевая лотерея
Логичный вопрос: если чип стабилен на меньшем напряжении, зачем производитель даёт больше? Потому что он настраивает кривую не под вашу карту, а под всю партию — включая самые неудачные кристаллы, горячий корпус и резкие просадки питания под нагрузкой. Такой запас называется guardband, и он есть почти у всех.
Его измеряли напрямую. Исследователи IBM и Техасского университета в работе «Safe Limits on Voltage Reduction Efficiency in GPUs» (MICRO 2015) снижали напряжение у серийных видеокарт NVIDIA двух поколений и нашли запас около 20 %. У GTX 680 разрыв между штатным напряжением и минимально рабочим составил от 9 до 18 % в зависимости от программы, а полное устранение запаса давало до 25 % экономии энергии на одной из карт.
Там же видна и «лотерея». Пять экземпляров одной модели GTX 780 отличались минимальным рабочим напряжением до 0,07 В — это несколько процентов от штатного напряжения. Поэтому чужие настройки «с форума» — плохой ориентир: ваш чип может быть удачнее или хуже. ASUS в своём руководстве прямо предупреждает, что результаты будут отличаться даже у владельцев той же самой модели.
Почему одна игра стабильна, а другая вылетает
Самое неочевидное в том же исследовании: минимальное напряжение зависит от нагрузки. Разные программы на одной и той же карте требовали разного напряжения, и главной причиной оказался не нагрев и не разброс кристаллов, а шум питания — резкие просадки напряжения, когда нагрузка на чип скачет. Отсюда практическое правило: прошедший стресс-тест — ещё не гарантия, что не вылетит конкретная игра с её рваным ритмом нагрузки.
Почему после андервольта карта бывает быстрее
Теперь вторая половина механизма. Современная видеокарта не работает на одной частоте. NVIDIA описывает GPU Boost как технологию, которая повышает частоты ядра и памяти, когда хватает запаса по мощности и температуре. У AMD та же идея: в Adrenalin есть ползунок лимита мощности, и, как пишет сама компания в описании настроек Tuning, более высокий лимит «может дать больше запаса для производительности».

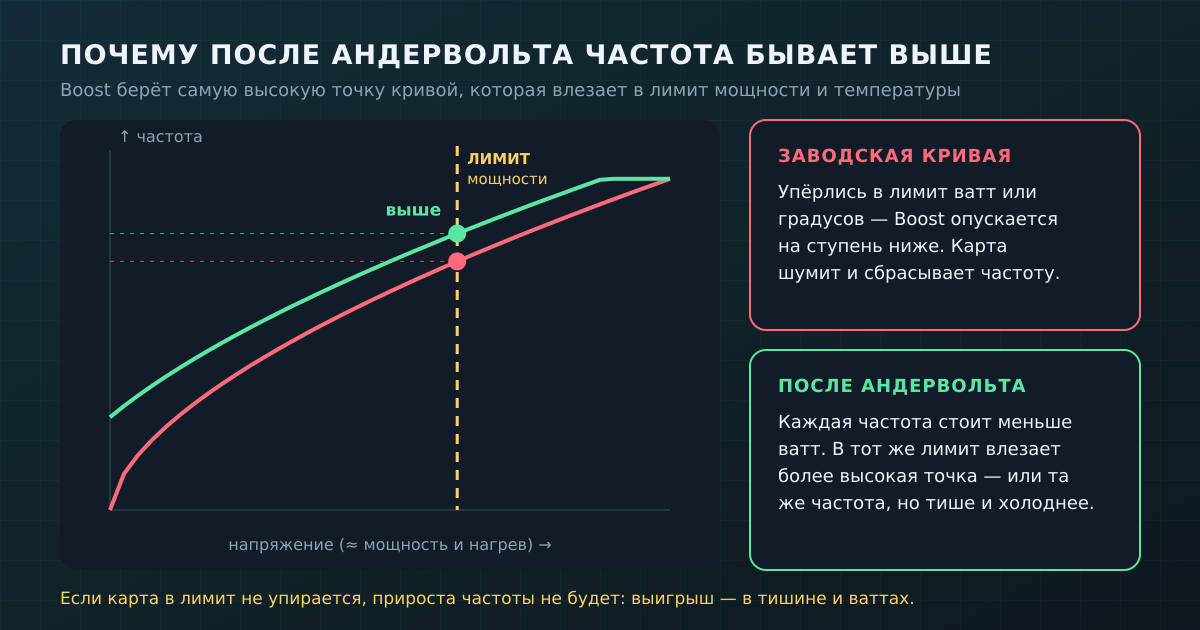

Получается так: Boost-алгоритм ищет на кривой самую высокую точку, которая укладывается в лимит ватт и градусов. Если карта в этот лимит упирается (а у многих мощных моделей в тяжёлых играх так и есть), частота определяется не возможностями кристалла, а тем, сколько ватт стоит каждая ступенька. После андервольта каждая частота стоит меньше ватт, и в тот же лимит влезает точка повыше. Отсюда парадокс «снизил напряжение — получил больше FPS».
Но тут же и ограничение, о котором часто молчат. Если карта не упирается ни в мощность, ни в температуру (например, слабая игра, ограничение кадров или мощная система охлаждения), прироста частоты не будет. Выигрыш останется в тишине, температуре и ваттах. Особенно заметно это в ноутбуках, где лимит мощности жёсткий: у одной и той же RTX в ноутбуке и в ПК производительность упирается прежде всего в доступные ватты.
Андервольт, лимит мощности и разгон: три разные ручки
Эти три настройки часто путают, хотя действуют они по-разному:
Настройка → Что меняет → Что обычно получаете
Андервольт → напряжение на каждой частоте → те же или выше частоты, меньше ватт и шума
Снижение лимита мощности → потолок потребления → меньше ватт, немного ниже производительность
Разгон → частоту при том же напряжении → выше производительность, больше ватт и тепла
Снижение лимита мощности — самый простой способ, который даже не требует трогать кривую. Цифры из теста ASUS: их TUF Gaming GeForce RTX 4090 при лимите 70 % потеряла лишь около 4 % производительности, а ROG Strix RTX 3080 Ti LC при лимите 80 % — 5,5 %. Ниже 80 % у 3080 Ti производительность начинала падать заметно. Андервольт выжимает больше: при грамотной настройке производительность остаётся на заводском уровне, а потребление падает.
Важная оговорка про ватты: если вы снижаете потребление видеокарты, нагрузка на блок питания тоже падает. Но покупать слабый БП в расчёте на андервольт не стоит — пиковые всплески нагрузки никуда не деваются. Как прикинуть реальный запас по ваттам, мы разбирали в статье о блоке питания.
Как это настраивают: общий принцип без «прошивок»
Андервольт делается программно, в драйвере или утилите, без перепрошивки BIOS. Сбросить настройки можно одной кнопкой. Основные инструменты:
• AMD Adrenalin, раздел Tuning. Есть автоматический режим «Undervolt GPU», который, по документации AMD, «снижает напряжение и сохраняет частоты, чтобы повысить производительность на ватт» (доступен не на всех картах). В ручном режиме у Radeon RX 6000 и новее есть ползунок напряжения, который сдвигает всю кривую: если по умолчанию стоит 1150 мВ, а вы выставили 1125 мВ, на всю кривую применяется смещение −25 мВ. Там же встроен стресс-тест.
• MSI Afterburner (работает с картами разных брендов) и ASUS GPU Tweak III — редактор кривой напряжение/частота для видеокарт NVIDIA и не только.
Логика у всех одна, и она прямо вытекает из механизма. Сначала смотрят, на какой частоте карта реально работает в тяжёлой игре при загрузке 98–99 %. Потом поднимают всю кривую на небольшой шаг (как при разгоне) и «срезают» её на целевой частоте, чтобы выше неё карта не шла. В итоге карта достигает той же частоты при меньшем напряжении. ASUS показывает это на примере: частота 1920 МГц сначала достигалась при 887 мВ, а после очередного шага — при 880 мВ. Шаги повторяют маленькими порциями, пока система не начнёт сбоить, затем возвращаются к последнему стабильному варианту.
Признаки нестабильности
Слишком низкое напряжение проявляется по-разному, от мягкого к жёсткому:
• Визуальные артефакты: мерцание, «снег», цветные квадраты.
• Вылет игры на рабочий стол или ошибка драйвера.
• Сброс драйвера: экран на секунду замирает или гаснет, потом всё восстанавливается. В исследовании MICRO 2015 так и описано: драйвер теряет связь с GPU, следует зависание экрана и автоматический перезапуск карты.
• Полное зависание или перезагрузка ПК.
Есть и тихий симптом: в том же исследовании до вылетов при снижении напряжения появлялись незаметные ошибки в результатах расчётов. Для игры это пара битых пикселей, а вот если карта считает рендер или нейросеть, лучше оставить запас. ASUS отдельно предупреждает: стресс-тесты гоняют карту на высоких частотах, а игры с неполной загрузкой иногда вылетают на низких ступенях кривой. Поэтому финальная проверка — несколько часов в своих реальных играх, а не пять минут бенчмарка.
Риски и гарантия: что правда, а что миф
Может ли андервольт сжечь видеокарту? Физически снижение напряжения уменьшает и нагрев, и электрическую нагрузку на чип. ASUS в своём руководстве пишет, что андервольтинг обычно безопасен, система при тестировании может терять стабильность, но у видеокарты множество встроенных защитных механизмов, которые предотвратят повреждение. Главное — не оставлять нестабильные настройки.
А гарантия? Здесь честнее читать первоисточник. AMD в документации к своей же утилите Tuning предупреждает, что работа вне заводских настроек, включая использование её собственного ПО, может приводить к нестабильности и повреждениям, и что компания не обслуживает проблемы, вызванные такой работой. Формулировка общая для любого тюнинга, без разделения на разгон и андервольт. ASUS тоже пишет, что ответственность за результат лежит на пользователе. Практически: программная настройка не оставляет следов в BIOS и сбрасывается одной кнопкой, но формально производители её не гарантируют.
Главный реальный риск — не поломка, а потеря данных при вылете: несохранённая игра, рендер или документ. Поэтому тестируйте с сохранениями и не забывайте, что после обновления драйвера настройки иногда сбрасываются — их стоит сохранить в профиль.
Коротко
• Андервольтинг видеокарты — это снижение напряжения при той же частоте. Разгон наоборот: та же частота, меньше вольт.
• Динамическая мощность растёт как квадрат напряжения: −10 % вольт ≈ −19 % ватт на этой составляющей.
• Запас по напряжению закладывают на худший чип партии, нагрев и просадки питания; в замерах MICRO 2015 он доходил до 9–18 % у GTX 680.
• Карта становится быстрее, только если упиралась в лимит мощности или температуры. Иначе выигрыш — в тишине и градусах.
• У каждого экземпляра свой предел, поэтому чужие цифры не переносятся.
• Нестабильность видна по артефактам, вылетам и сбросам драйвера; проверять нужно в реальных играх, а не только в стресс-тесте.
• Железо андервольт не убивает, но формально производители любые изменения заводских настроек не гарантируют.
