В наукограде Кольцово под Новосибирском закрыли долгую стройку: 23 июня заказчик подал уведомление о завершении работ, 9 июля Ростехнадзор выдал заключение о соответствии, а 11 августа установку открыли официально. Речь про СКИФ — Сибирский кольцевой источник фотонов: 34 здания и сооружения общей площадью около 90 тысяч квадратных метров, больше 47 миллиардов рублей и четыре года работ с августа 2021-го.
Дальше начинается физика, и её стоит разобрать по частям. Не «ускоритель, который что-то разгоняет», а конкретно: откуда берётся излучение, зачем ради него нужно кольцо почти в полкилометра и что на таких машинах делают руками.
Откуда берётся свет
Заряд, летящий по прямой с постоянной скоростью, не излучает. Стоит его завернуть — начинает. Электрон в накопительном кольце идёт почти со скоростью света, магниты гнут ему траекторию, и на каждом повороте часть энергии уходит фотонами. Для ускорительщиков прошлого века это была досадная потеря; здесь ровно это и есть продукт.
Из-за релятивистских скоростей свет не разлетается во все стороны, а сжимается в узкий конус вперёд по движению — примерно как луч фары. Отсюда яркость. Электроны в СКИФе держат энергию 3 гигаэлектронвольта, ток в кольце — до 400 миллиампер, фотоны выходят в рентгеновском диапазоне. На выходе получается рентген на много порядков ярче излучения медицинской трубки и, что важнее, узконаправленный: им можно светить в пятно размером в микрометры.
Почему кольцо такого размера
Периметр накопительного кольца — 476 метров, диаметр — около 150. Это не про размах, а про баланс. Чем круче магнит заворачивает пучок, тем больше энергии электрон теряет за оборот и тем сильнее «греется» пучок. Мягкий поворот требует большого радиуса.
Вторая причина — место для вставных устройств. Ондулятор и виглер представляют собой ряды магнитов с чередующейся полярностью: пучок идёт в них змейкой, вклады от десятков изгибов складываются, и луч получается куда ярче и уже по спектру, чем от одиночного поворотного магнита. Ставят такие устройства в прямые промежутки между поворотами, и промежутков должно хватить на все линии. Проект рассчитан на 30 станций: 14 на вставных устройствах и 16 на поворотных магнитах.

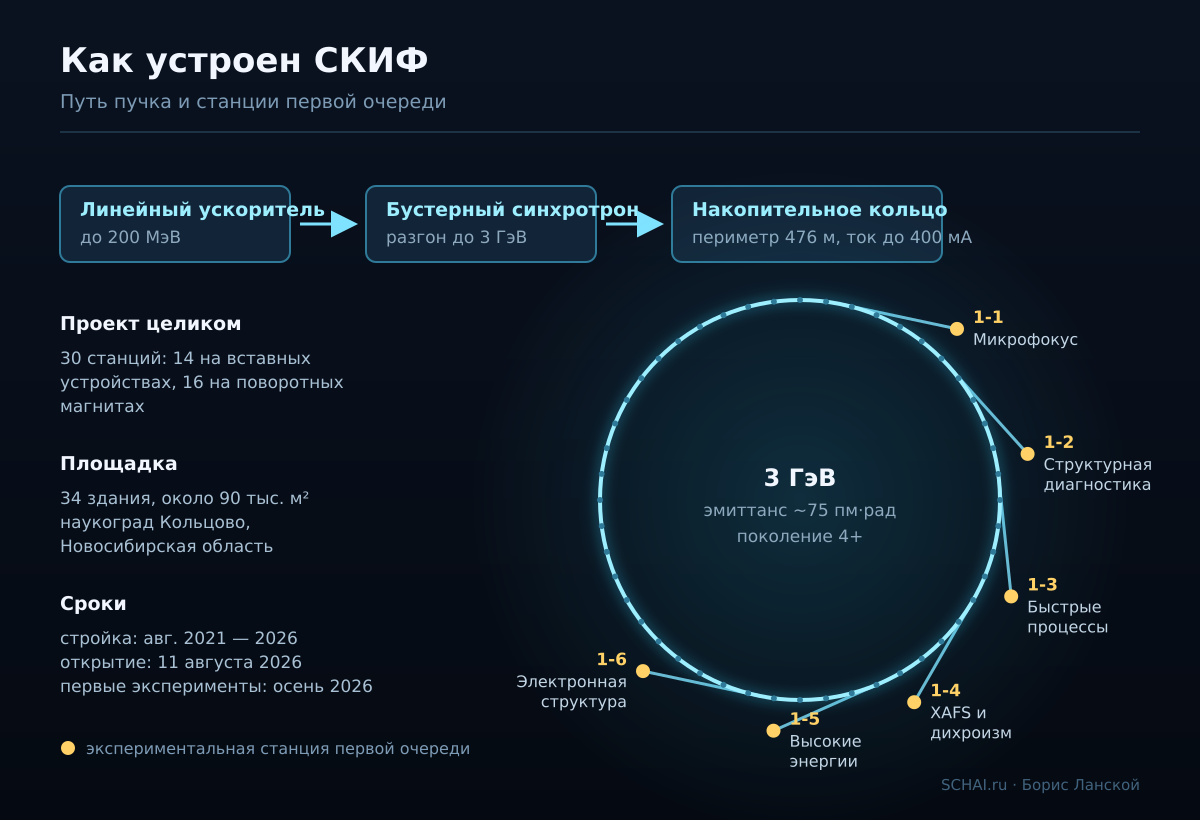

Путь пучка выглядит так: линейный ускоритель разгоняет электроны до 200 мегаэлектронвольт, бустерный синхротрон догоняет их до проектных 3 ГэВ, дальше сгустки переходят в накопительное кольцо и ходят по нему часами, отдавая свет сразу во все каналы.
Что стоит за словами «поколение 4+»
Главный параметр качества — эмиттанс: насколько пучок размазан в пространстве и по углам разлёта. Чем он меньше, тем компактнее светящаяся область и тем ярче и когерентнее рентген на выходе. У машин третьего поколения это единицы нанометр-радиан; проектный эмиттанс СКИФа — порядка 75 пикометр-радиан, то есть в десятки раз меньше.
Скачок обеспечила смена магнитной структуры. Вместо двух-трёх сильных поворотных магнитов на ячейку ставят цепочку слабых с фокусирующими линзами между ними — так называемый многоизгибный ахромат. Первым такую машину запустил шведский MAX IV в 2016 году, затем появился бразильский Sirius, в 2020-м на новую структуру перевели европейский центр ESRF в Гренобле (6 ГэВ, около 140 пикометр-радиан), а в 2024-м — американский APS, который вышел примерно на 42 и стал самым ярким кольцом в мире.
СКИФ — первая российская установка этого класса. Для энергии 3 ГэВ его проектные числа попадают в компанию лучших действующих источников, и интерес к нему именно поэтому: разница в яркости — не «картинка красивее», а эксперименты, которые раньше физически не помещались во время съёмки.
Что на таких установках делают
Белки и лекарства
Классика жанра — рентгеновская кристаллография. Белок выращивают в кристалл, освещают, по картине дифракции восстанавливают положение атомов. Кристаллы белков крошечные и разрушаются под пучком за секунды, поэтому нужен яркий сфокусированный луч и быстрый детектор: данные надо снять раньше, чем образец умрёт. Так получена структура почти всех мишеней, вокруг которых конструируют современные препараты.
Материалы и аккумуляторы
Второй большой класс задач — исследования operando, «на ходу». Батарею заряжают прямо в пучке и смотрят, как перестраивается решётка катода от цикла к циклу, где зарождаются трещины и почему ёмкость падает. Разница с обычным анализом принципиальная: виден процесс, а не итог вскрытия. Так же изучают катализаторы под рабочим давлением и сварные швы под нагрузкой.
Археология и палеонтология
Здесь работает фазово-контрастная томография: она различает материалы, почти одинаковые по плотности, и не трогает объект. Самый наглядный результат последних лет — геркуланумские свитки, обугленные извержением Везувия в 79 году. Развернуть их руками нельзя, папирус рассыпается. В 2026 году свиток PHerc. 1667 полностью развернули численно по томограммам, снятым на линии BM18 европейского центра, и прочли текст. Тем же способом заглядывают внутрь окаменелостей, не раскалывая породу.
Синхротрон сам по себе не делает открытий. Он делает возможными измерения, которых иначе просто не существует.
Что будет дальше
Первая очередь — шесть экспериментальных станций. «Микрофокус» — рентгеновский микроскоп с разрешением до десятков нанометров. «Структурная диагностика» — дифракция: материалы энергетики, структуры белков и вирусов, катализ. «Быстропротекающие процессы» — взрывы и ударные волны со съёмкой на уровне миллиарда кадров в секунду. Дальше XAFS-спектроскопия с магнитным дихроизмом, диагностика в высокоэнергетическом рентгене для объектов до десяти сантиметров и станция электронной структуры для поверхностей и микроэлектроники.
Первые эксперименты обещают осенью 2026 года, штат центра — около 450 человек. Работать он будет как центр коллективного пользования: время на станциях распределяют по конкурсу заявок, как это устроено на всех крупных источниках мира.
И последнее, что стоит держать в голове, читая новости про открытие. Между разрезанной лентой и первой публикацией в журнале лежат месяцы наладки: накопление тока, юстировка оптики, калибровка детекторов. Это нормальный ход дела, а не задержка. Машину такого класса выводят в рабочий режим годами, и судить о ней надо не по дате церемонии, а по потоку результатов через пять лет после неё.
