Почему в СССР был SECAM, а в Европе PAL: как цвет спрятали в чёрно-белом эфире
Если коротко: у NTSC, PAL и SECAM была одна задача — передать цвет так, чтобы старые чёрно-белые телевизоры ничего не заметили. Для этого цвет прятали на отдельной «поднесущей» внутри обычного яркостного сигнала. А дальше системы разошлись в одном вопросе: что делать, когда по дороге сигнал искажается. Американцы мирились с ошибками оттенка, немцы научились гасить их, сравнивая соседние строки, французы вообще передавали цвет через строку и запоминали предыдущую. СССР выбрал SECAM по политическим причинам, но «отрезать зрителя от Запада» эта система не могла: чужой эфир упирался не в цвет, а в один мегагерц звука.
Это рубрика «Обо всём», и сегодня у нас история телевизора, который стоял почти в каждой квартире. Повод — заключительная часть большого цикла «Война стандартов: как поделить цветной телеэфир» на Хабре, одна из самых читаемых статей недели. Я не пересказываю её по абзацам, а разбираю главный механизм: почему цветных систем стало три и почему разница между ними до сих пор живёт в меню вашей видеокамеры.
Главное условие: цвет не должен мешать чёрно-белым телевизорам
К пятидесятым годам в США стояли миллионы чёрно-белых приёмников, и запустить цвет, который они не смогут показать, было невозможно ни политически, ни коммерчески. Отсюда требование, определившее всю дальнейшую историю: новый сигнал обязан оставаться нормальным чёрно-белым сигналом, а цвет должен ехать в нём «зайцем».
Решение красивое. Изображение раскладывают на яркость — ту самую чёрно-белую картинку — и две цветоразности: «красный минус яркость» и «синий минус яркость». Зелёный отдельно не передают: зная яркость и два других цвета, его можно вычислить. Яркость идёт как раньше, а цветоразности накладывают на вспомогательную частоту — поднесущую — где-то в верхней части видеополосы, около 3,5–4,5 мегагерц.
Почему чёрно-белый телевизор не видит этот «мусор»? Частоту поднесущей подобрали хитро. В NTSC она равна 455/2 строчной частоты, то есть на каждой строке укладывается целое число периодов плюс половинка. Узор от поднесущей на соседних строках и в соседних кадрах получается в противофазе и для глаза почти усредняется в ноль. Энергия цвета ложится в промежутки между «зубцами» спектра яркости, как пальцы двух рук, сложенные в замок. Точные значения поднесущих для всех систем записаны в рекомендации ITU-R BT.470 — международном справочнике по аналоговому телевидению: 3,579545 МГц у NTSC, 4,43361875 МГц у PAL и пара 4,40625/4,25 МГц у SECAM.
Откуда взялись странные 29,97 кадра
Здесь же родилась самая знаменитая кривая цифра в видео. Поднесущая цвета не должна была биться со звуковой несущей, стоящей на 4,5 МГц выше изображения. Чтобы их частоты дружили, строчную частоту подвинули: 4,5 МГц разделили на 286 и получили 15 734 Гц вместо прежних 15 750. Вместе со строками чуть-чуть «замедлился» и весь кадр: вместо 60 полей в секунду стало 59,94, вместо 30 кадров — 29,97. Разница в одну тысячную, а монтажёры до сих пор живут с ней: за час накапливается около 108 «лишних» номеров кадров, и тайм-код с пропуском кадров (drop frame) специально перескакивает через часть номеров, чтобы часы на экране совпадали с настенными.
Где ломается цвет: три ответа на одну проблему

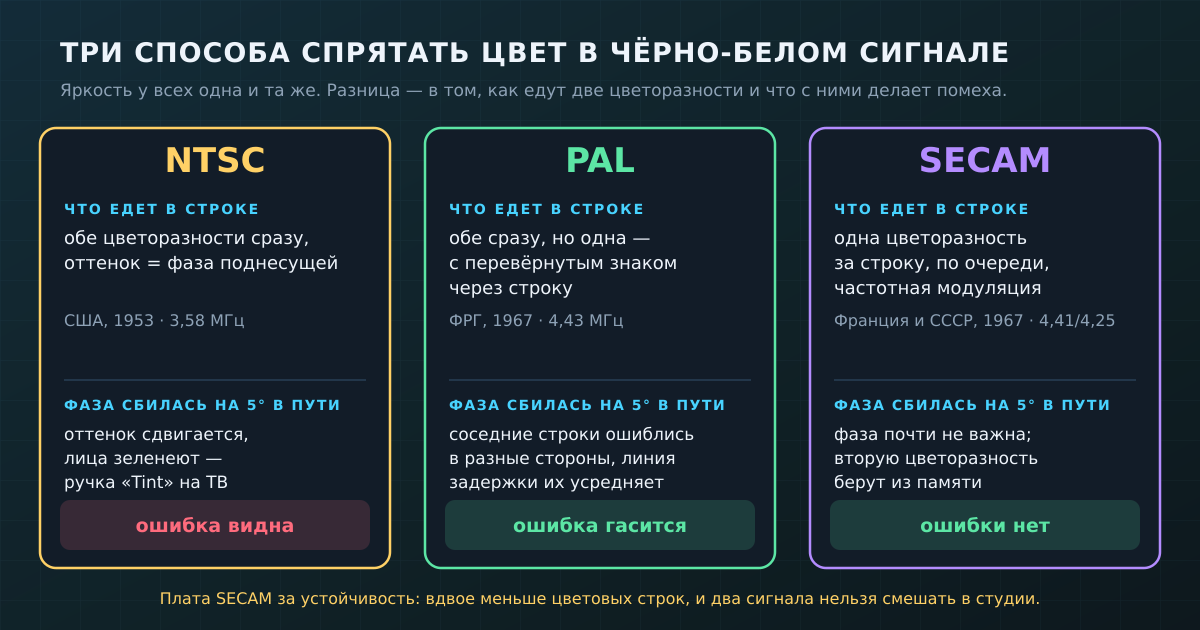

Положить две цветоразности на одну поднесущую можно так: одну — на «синусную» составляющую, другую — на «косинусную». Тогда оттенок определяется фазой поднесущей, а насыщенность — её амплитудой. Это и есть NTSC. Схема экономная, но у неё ахиллесова пята: фаза. Стоит сигналу на пути через кабели, релейные линии и усилители сдвинуться по фазе на несколько градусов, и оттенок меняется. Лица зеленеют или краснеют, и у американских телевизоров появилась ручка «Tint» — подкрутить цвет кожи вручную. Инженеры с горьким юмором расшифровывали NTSC как Never Twice the Same Color, «никогда дважды одного цвета».
PAL: заставить ошибку саму себя отменить
Немецкий инженер Вальтер Брух из Telefunken придумал простой ход. Одну из цветоразностей на каждой следующей строке передают с перевёрнутым знаком — отсюда название Phase Alternating Line, «фаза, чередующаяся по строкам». Если тракт сдвинул фазу на пять градусов, на одной строке оттенок уехал «вправо», а на соседней — «влево». Телевизор хранит предыдущую строку в стеклянной ультразвуковой линии задержки на 64 микросекунды и складывает её с текущей. Ошибки взаимно гасятся: вместо неправильного оттенка зритель видит чуть менее насыщенный правильный. Глаз к насыщенности куда терпимее, чем к оттенку.
SECAM: не передавать два цвета одновременно
Француз Анри де Франс пошёл ещё дальше и убрал саму причину. В каждой строке SECAM едет только одна цветоразность, по очереди: строка «красная», строка «синяя». Кодируют их частотной модуляцией на двух разных поднесущих, а у частотной модуляции фаза почти не важна, важна только частота. Недостающую цветоразность телевизор берёт из предыдущей строки — та же самая линия задержки, только используется как память. Отсюда и название: Séquentiel couleur à mémoire, «последовательный цвет с памятью». BT.470 так и описывает SECAM: цветоразностные сигналы передаются «попеременно от строки к строке».
За устойчивость пришлось заплатить. Цветовая чёткость по вертикали в SECAM вдвое ниже: каждая цветоразность есть только на каждой второй строке. А главное — два SECAM-сигнала нельзя просто сложить. Плавная смена кадров, титры поверх картинки, логотип в углу — в студии сигналы смешивают постоянно, а сумма двух частотно-модулированных сигналов даёт не полупрозрачную картинку, а кашу. Поэтому SECAM-студии работали с сигналом «в разобранном виде» — тремя раздельными компонентами — и кодировали его в SECAM только на выходе, перед передатчиком.
Почему СССР выбрал SECAM: политика есть, но не та
У SECAM был реальный технический козырь для огромной страны: сигнал сотни километров идёт по радиорелейным линиям, и фазовые искажения там накапливаются. Частотной модуляции они почти не страшны. Но решающими были не они. В середине шестидесятых де Голль строил особые отношения с Москвой, и продвижение французской системы стало частью большой дипломатии — с демонстрациями в Москве, делегациями и правительственными соглашениями.
Лучше всего этот выбор задокументирован в ГДР. Историк Геральд Глаубиц, изучивший архивы Немецкой почты, приводит важную деталь: ещё в марте 1965 года лаборатория цветного телевидения технического центра в Берлине-Адлерсхофе имела «сильные, эмпирически обоснованные предпочтения» в пользу PAL. Инженеры хотели систему соседей. Но решением Президиума Совета министров от 22 декабря 1966 года, подтверждённым Политбюро 31 января 1967-го, ГДР приняла SECAM. Причины политические: пойти вслед за Советским Союзом и через сделку с французскими патентообладателями поднять дипломатический статус восточногерманского государства.
Миф о «занавесе в цвете»: что на самом деле мешало смотреть чужой эфир
Популярная версия звучит так: соцлагерь выбрал SECAM, чтобы граждане не могли смотреть западное телевидение. Механизм, разобранный выше, сразу показывает, почему это не работает. Цветовая система — надстройка. Если у двух стран совпадают число строк, частота полей, способ модуляции изображения и разнос звуковой несущей, чужой сигнал прекрасно принимается. Телевизор просто не найдёт в нём «своего» цвета и покажет картинку чёрно-белой, со звуком.
ГДР выбрала SECAM в варианте B/G — с тем же каналом и тем же звуком на 5,5 МГц, что у западногерманского PAL. Поэтому передачи ФРГ в Восточной Германии шли без всяких переделок, только без цвета. В документах это прекрасно понимали: Глаубиц цитирует сетования плановиков, что при взаимно ограниченной приёмоспособности «идеологическая борьба» может вестись лишь в ухудшенном чёрно-белом качестве. Выходит, SECAM не защищал от «чужого» эфира, а наоборот — обесцвечивал собственную пропаганду для западного зрителя.

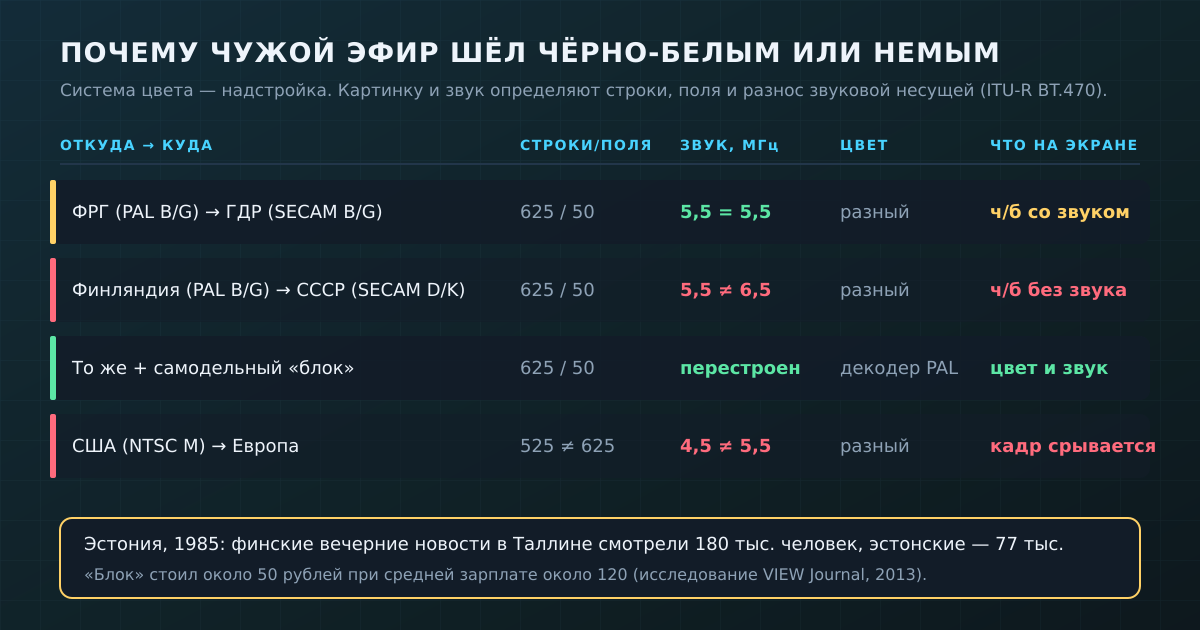

Настоящий барьер — мегагерц звука
Куда важнее цвета оказалась строка «разнос звука» в таблице стандартов. По данным ITU, у систем B и G звук стоит на 5,5 МГц выше изображения, у советских D и K — на 6,5 МГц. Именно это разделило Эстонию и Финляндию. В 1971 году финская YLE поставила новую мачту в Эспоо, и её сигнал стал доставать до севера Эстонии. Число строк и полей совпадало, но советский телевизор показывал Хельсинки немой чёрно-белой картинкой.
Решение нашлось народное. В исследовании журнала VIEW, построенном на воспоминаниях таллинцев, описаны «блоки» — самодельные приставки, добавлявшие телевизору финский звук и цвет. Один из респондентов вспоминает цену около 50 рублей при средней зарплате около 120. И это окупалось интересом: по данным того же исследования, в 1985 году вечерние новости эстонского телевидения смотрели 77 тысяч жителей Таллина, а финского — 180 тысяч. «Занавес», который снимается паяльником за полмесячной зарплаты, занавесом назвать трудно.
Что осталось от войны стандартов в 2026 году
Цвет из той эпохи не пережил ничего. В цифровом эфире, на DVD и в любом видеофайле яркость и две цветоразности хранятся раздельно, без всякой поднесущей, — ровно как в студиях SECAM. Надпись «PAL» на старом диске означает не систему цвета, а 576 строк и 25 кадров в секунду; «NTSC» — 480 строк и 29,97. Аналоговое эфирное вещание федеральных каналов в России выключили в 2019 году, и SECAM ушёл тихо: в цифровом мультиплексе ему просто нет места.
А вот раскол на 50 и 60 полей живёт до сих пор. Отсюда 25p и 30p в настройках камеры и разные режимы в телевизоре. Отсюда и «PAL-ускорение»: кино, снятое на 24 кадра, в Европе показывали на 25. Это на 4% быстрее, двухчасовой фильм становится примерно на 5 минут короче, а голоса — выше примерно на 0,7 полутона. В Америке фильм не ускоряли, а повторяли часть полей (так называемый 3:2 pulldown) — без сдвига тона, зато с лёгким подёргиванием на плавных панорамах.
Поднесущая, которая тактировала приставки
Самое неожиданное наследство — в игровых приставках. Приставка подключалась к обычному телевизору и сама формировала цветной сигнал с правильной поднесущей, поэтому проще всего было тактировать всю машину от одного кварца, кратного этой поднесущей. Задающий генератор американской NES работает на 21,477272 МГц — ровно в шесть раз выше поднесущей NTSC. У европейской PAL-версии он 26,601712 МГц — ровно шесть поднесущих PAL, а справочник разработчиков nesdev отдельно описывает и тактирование «Денди», знакомой многим по девяностым. Частота, которую в начале пятидесятых подобрали, чтобы цвет не мешал звуку, через тридцать лет определила скорость домашних игр.
Коротко
— Все три системы решали одну задачу: добавить цвет так, чтобы чёрно-белые телевизоры продолжали работать. Цвет прятали на поднесущей между «зубцами» спектра яркости.
— NTSC хранит оттенок в фазе, поэтому чувствителен к фазовым искажениям. PAL переворачивает фазу через строку, и ошибки соседних строк взаимно гасятся. SECAM передаёт цветоразности по очереди и с частотной модуляцией, но такие сигналы нельзя смешивать в студии.
— Выбор SECAM в соцлагере был политическим: в ГДР инженеры хотели PAL, а решение приняли Совмин и Политбюро ради союза с Москвой и диалога с Парижем.
— Отрезать зрителя от Запада SECAM не мог: несовместимость цвета давала чёрно-белую картинку. Настоящим барьером был разнос звука 5,5 против 6,5 МГц, и его снимали самодельные «блоки».
— Наследство живёт: 29,97 кадра, 25 против 30 кадров в секунду, PAL-ускорение фильмов и тактовые частоты старых приставок.
