Если коротко: краска после покраски трескается почти всегда по двум причинам. Либо ей не за что держаться — основание не подготовили, и плёнка отслаивается и рвётся; либо она сохнет неравномерно — верх схватывается коркой, а низ ещё тянется, и слой лопается от внутреннего натяжения. Это называют нарушением сцепления (адгезии) и усадкой. Почти все остальные беды — толстый слой, сквозняк, несовместимые краски, прямое солнце — это частные случаи этих двух. Понимаешь механизм — и все правила вроде «грунтуй», «клади тонко», «не спеши» перестают быть зубрёжкой: они просто следуют из физики.
Представлюсь: я веду канал «Интерьер и ремонт» и по работе крашу стены, потолки, двери и металл не первый год. Через мои руки прошло достаточно объектов, где красиво легло и держится, и достаточно тех, куда звали переделывать за кем-то. И вот что я вынес: трещина почти никогда не берётся «из-за плохой краски». Краска чаще всего ни при чём — виноваты основание и то, как её нанесли. Давайте разберём по порядку, а не просто спишем всё на «кривые руки производителя».
Сцепление и усадка — два корня всех трещин
Краска — это не просто цвет. Это тонкая плёнка, которая должна, во-первых, крепко вцепиться в основание, а во-вторых, застыть равномерно по всей толщине. Если нарушено первое — плёнка теряет опору и при малейшем движении или высыхании отходит чешуйками. Если нарушено второе — плёнка застывает «слоёным пирогом» с разным натяжением внутри и рвёт сама себя. Производители лакокрасочных материалов так и описывают механизм: за растрескивание отвечают недостаточное сцепление и неравномерная усадка плёнки, когда верхний слой застывает раньше нижнего.

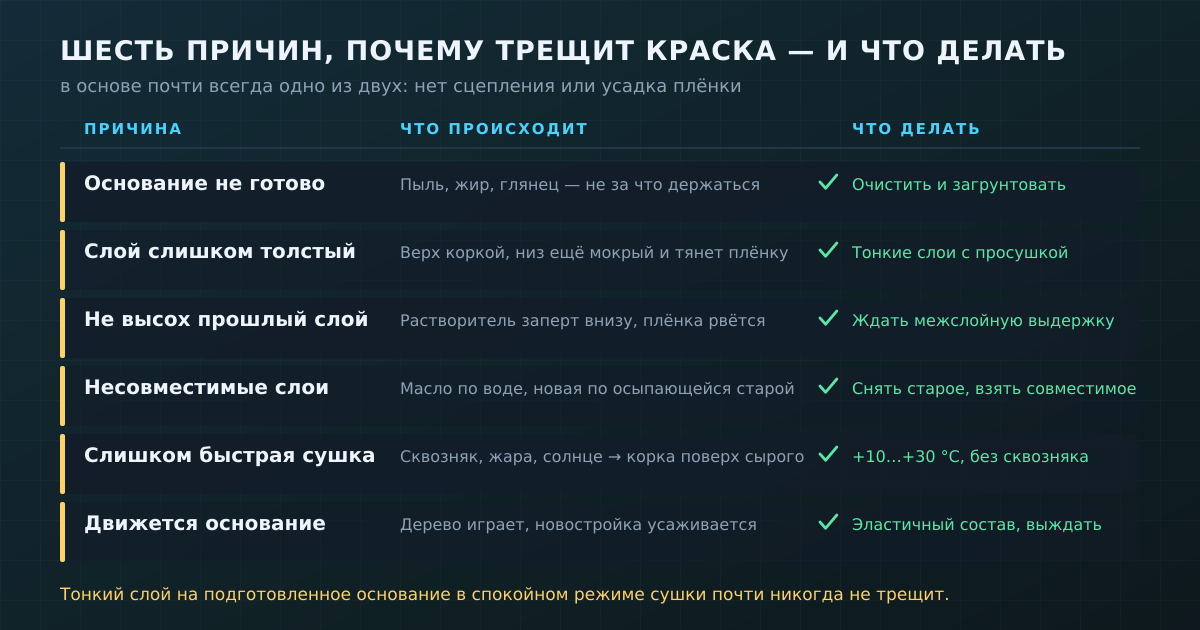

Держите это в голове как два вопроса к любой покраске. Первый: есть ли краске за что зацепиться? Второй: даю ли я плёнке застыть ровно, слой за слоем? Если на оба ответ «да» — трещин практически не бывает. Всё, что ниже, — это шесть типичных способов ответить «нет».
Основание не готово: краске не за что держаться
Самая частая причина, и самая обидная, потому что её видно заранее. Пыль, мел от старой побелки, жирное пятно, следы полироли, глянец от старой эмали — всё это прослойка, через которую краска не достаёт до основания. Она ложится не на стену, а на грязь, и держится ровно столько, сколько держится эта грязь. Через неделю-другую плёнка стягивается при полном высыхании, цепляться ей не за что — и она идёт сеткой мелких трещин или отходит чешуёй.
Отдельная ловушка — голое пористое основание без грунта: свежая штукатурка, гипсокартон, шпаклёвка. Пористая поверхность жадно вытягивает из краски воду, плёнка формируется криво и слабо. Технический раздел производителя Resene прямо указывает: краску нельзя класть на голое или очень пористое основание без грунтовки — именно грунт даёт сцепление и запечатывает поры, чтобы верхний слой застыл как надо.
Что делать. Основание очищают до крепкого и чистого: обеспыливают, обезжиривают, осыпающуюся старую побелку и меловую краску смывают до основы, глянец матируют шкуркой, чтобы было за что зацепиться. Потом — грунт под тип поверхности и под тип краски. Это не «лишний этап для галочки», это и есть тот самый слой сцепления. Сэкономили на грунте — считайте, запланировали переделку.
Отдельно про потолок, потому что с ним ошибаются чаще всего. Классика — свежая краска прямо по старой меловой побелке. Мел — это рыхлый, пылящий слой, и новая плёнка цепляется не за бетон, а за него; высыхая и стягиваясь, она отходит хлопьями и идёт трещинами. Побелку на потолке размывают и снимают до основания, а не закрашивают «по-быстрому». То же касается потолка в ванной и на кухне: если на нём оседал конденсат и жир, без обезжиривания и грунта новая краска долго не проживёт.
Толстый слой и спешка: усадка изнутри
Второй корень — усадка. Когда слой краски слишком толстый, поверхность застывает быстрее, чем глубина. Сверху уже плотная корка, а под ней растворитель и вода ещё не ушли и объём ещё «гуляет». Низ тянется, верх держит — и плёнка лопается изнутри. То же самое, если положить новый слой на не до конца высохший предыдущий: нижний продолжает усаживаться уже под коркой.
Это не домыслы маляров — производители называют ровно эти пункты среди причин растрескивания. В руководстве PPG по дефектам покрытий прямо перечислены избыточная толщина плёнки и недостаточная просушка между слоями, а также нанесение нового слоя поверх ещё не отвердевшего старого. Логика простая: чем толще и чем быстрее мы гоним, тем сильнее разница натяжений внутри плёнки.
Что делать. Класть тонко и в несколько слоёв, а не один толстый «чтоб перекрыло с первого раза». Между слоями выдерживать время, которое производитель пишет на банке как межслойную сушку, — и ориентироваться на него, а не на «вроде не липнет». Два-три тонких слоя с нормальной просушкой всегда надёжнее, чем один жирный. Это скучно и небыстро, но именно так плёнка застывает ровно по всей толщине.
Несовместимые слои: масло, вода и старая краска
Краски бывают разной природы, и не все дружат друг с другом. Классика жанра — масляную или алкидную эмаль кладут на свежую водно-дисперсионную, или наоборот. Слои сохнут и ведут себя по-разному: один твёрдый и почти не тянется, другой подвижный. На границе копится напряжение, и верхний, более жёсткий слой трескается, потому что не поспевает за движением нижнего.
Сюда же — свежая краска поверх старой, которая уже осыпается или сделана на меле. Новый слой намертво сцепиться с трухлявой основой не может: он застывает, стягивается и утягивает за собой верхушку старого покрытия вместе с собственной плёнкой. Получается та самая «крокодилова кожа» — сетка глубоких трещин.
Что делать. Не класть вслепую одно на другое. Если не знаете, чем крашено раньше, — проверьте: меловая или известковая краска пачкает сухой палец и размокает от воды, её смывают. Осыпающееся снимают до крепкого. Масляное и водное совмещают только через подходящий грунт-переходник или не совмещают вовсе. Правило-подсказка: новый слой должен быть не жёстче и не «сильнее» основания, а не наоборот.
Сушка, сквозняк и солнце: когда сохнет слишком быстро
Казалось бы, чем быстрее сохнет — тем лучше. На деле наоборот. Если плёнку обдувает сквозняк, печёт солнце или в комнате жара, поверхность моментально схватывается коркой, а внутри слой ещё сырой. Дальше — знакомая история: низ усаживается под коркой, и верх трескается. Поэтому у красок есть окно условий, в котором их вообще можно наносить.
Конкретика по цифрам у производителей сходится. Обычно нижняя граница — около +10 °C, а поверхность должна быть не холоднее и хотя бы на несколько градусов теплее точки росы, иначе на ней конденсат. В рекомендациях Diamond Vogel по условиям нанесения прямо сказано не красить на прямом ярком солнце и при слишком сухом или слишком влажном воздухе: и то и другое ломает нормальное плёнкообразование. Верхняя комфортная граница по теплу у большинства составов — около +30…+32 °C, влажность держат ниже примерно 85 %.
Что делать. Красить в спокойном режиме: без сквозняка, не под прямым солнцем, не в сорокаградусную жару и не на морозе. Закрыть окна от продувания на время сушки, увести батарею-тепловую пушку от свежей стены, летом работать утром или вечером, а не в полуденное пекло. Цель одна — чтобы слой сох равномерно, а не коркой сверху.
Дерево и металл: основание живёт своей жизнью
С деревом и металлом добавляется ещё один механизм — движение самого основания. Дерево дышит: от влажности оно разбухает, при высыхании сжимается. Твёрдая краска за этими подвижками не поспевает и рвётся, особенно на торцах, в стыках и у сучков. Resene описывает этот цикл буквально: влага заставляет древесину разбухать, затем при высыхании она сжимается, и покрытие трескается по этим движениям. Поэтому по дереву выбирают эластичные составы, дерево сперва сушат и грунтуют, а сучки изолируют, чтобы смола не выдавливала краску.
На металле другая беда — гладкая поверхность и ржавчина. Краске не за что держаться на голом глянцевом железе, а если под ней осталась ржавчина или масло, плёнка отходит вместе с ними. Металл зачищают до чистого, обезжиривают и кладут грунт по металлу — только тогда покрытие цепляется и не идёт трещинами от перепадов температуры, на которые металл реагирует сильнее штукатурки.
И ещё один частый виновник именно по основанию — новостройка. Первые год-два дом усаживается, а свежая штукатурка набирает прочность и отдаёт влагу. Если покрасить «в день заезда», трещины основания неизбежно проступят сквозь любую краску. Тут дело не в покраске — тут надо дать конструкции выстояться.

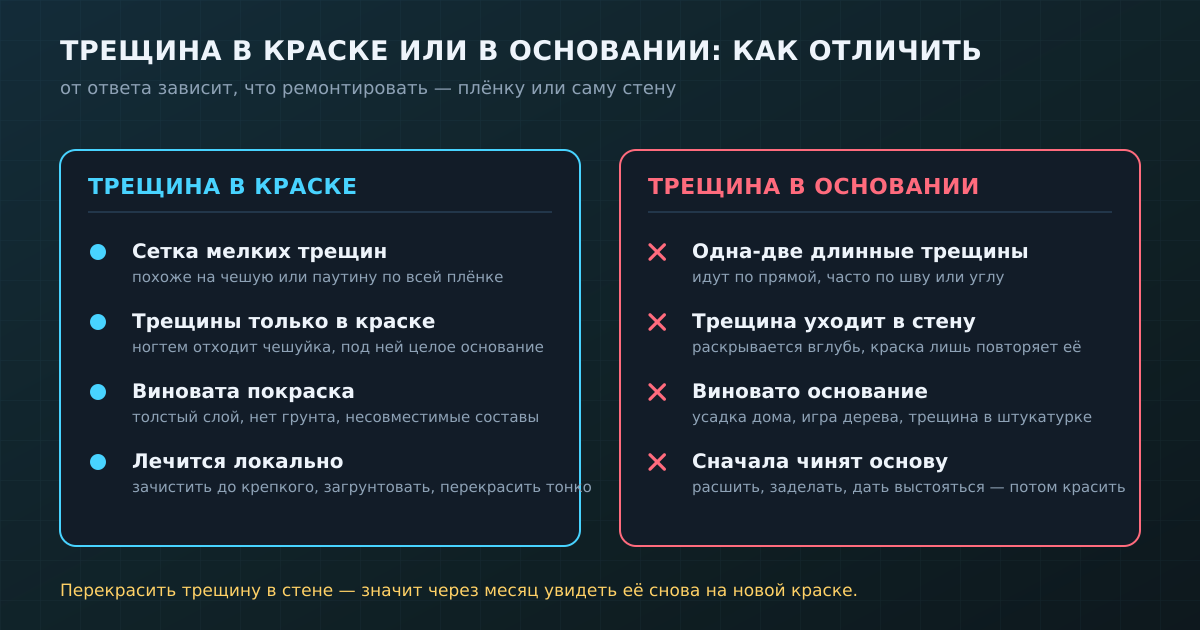

Трещина в краске или в стене — это разный ремонт
Это важно разделять, иначе переделка не поможет. Трещина в краске — мелкая сетка или чешуйки: поддеваешь ногтем, отходит плёнка, а под ней целое, крепкое основание. Виновата покраска — толстый слой, нет грунта, несовместимые составы. Лечится локально: зачистить отслоившееся до крепкого края, зашкурить и растушевать переход, загрунтовать оголённое и перекрасить тонкими слоями.
Трещина в основании — одна или несколько длинных трещин, часто по прямой, по шву или углу; она раскрывается вглубь, а краска лишь повторяет её рисунок. Красить поверх такой трещины бессмысленно: через месяц она проступит снова на свежей краске. Сначала чинят основу — трещину расшивают, заделывают ремонтным составом, дают набрать прочность, армируют подвижные места — и только потом красят. Если упростить: сетка и чешуя — вопрос к краске, одиночная глубокая линия — вопрос к стене.
Отдельно про банку. Краска тоже имеет срок годности, а водные составы боятся мороза: если банка промёрзла, эмульсия разрушается необратимо, и после оттаивания краска идёт крупинками и комками. Такой материал нормальную плёнку уже не образует, сколько ни мешай. Просроченную или перемороженную краску в дело не пускают — это прямой путь к неровной, трескающейся поверхности.
Коротко
Две причины почти всех трещин — нет сцепления и неравномерная усадка. Всё остальное — их частные случаи.
Основание решает больше, чем краска: чистое, обеспыленное, обезжиренное, матированное и загрунтованное почти не трескается.
Клади тонко и в несколько слоёв, выдерживай межслойную сушку с банки — толстый слой застывает коркой и рвётся изнутри.
Не мешай несовместимое: масло с водным, новое с осыпающимся и меловым — только через правильный грунт или не вовсе.
Держи режим сушки спокойным: без сквозняка и прямого солнца, обычно от +10 °C, влажность ниже ~85 %.
Дерево и металл двигаются и требуют своих грунтов; новостройке дай выстояться.
Отличай трещину в краске (сетка, чешуя — чини плёнку) от трещины в основании (длинная линия — чини стену).
И не пускай в дело просроченную или перемороженную краску — нормальной плёнки уже не будет.
Пока нет комментариев
