Если коротко: выключатель разрывает цепь, но не всегда полностью. Через подсветку в клавише, через провода, которые работают как конденсатор, или через неправильно подключённый выключатель к лампе продолжает течь крошечный ток. Лампе накаливания его мало даже для того, чтобы нить потеплела, а драйвер светодиодной лампы копит эту струйку в конденсаторе и время от времени вспыхивает или тихо тлеет. В большинстве случаев это не опасно, а только раздражает. Опасен один вариант: когда выключатель стоит в разрыве нуля и патрон остаётся под фазой.
Я пишу для канала «Интерьер и ремонт» и регулярно получаю этот вопрос после ремонта: поменяли лампы на светодиодные, и ночью в спальне светится призрачный огонёк или раз в несколько секунд бьёт короткая вспышка. Со старыми лампами такого не было, значит, «лампы бракованные». На деле лампы почти всегда исправны. Просто светодиодная лампа устроена так, что замечает то, чего лампа накаливания не замечала никогда.
Почему старая лампа молчала, а новая выдаёт утечку
Обычная лампа накаливания на 60 ватт в сети 230 вольт потребляет около четверти ампера. Чтобы она хоть как-то засветилась, вольфрамовую нить надо разогреть на сотни градусов, а для этого нужен ток того же порядка. Утечка в доли миллиампера для неё всё равно что ничего: нить даже не потеплеет. Подробно о том, как ведёт себя нить, мы разбирали в статье о том, почему лампочка перегорает именно при включении.
Светодиодная лампа устроена иначе. В цоколе спрятан драйвер, маленький блок питания: он выпрямляет сетевое напряжение, сглаживает его конденсатором и питает цепочку светодиодов. Светодиоды очень экономны и начинают светиться уже от ничтожного тока, а конденсатор умеет накапливать даже слабую струйку заряда. Поэтому всё, что раньше бесследно рассеивалось на холодной нити, теперь превращается в видимый свет.
Отсюда главный вывод, который объясняет всю статью: выключатель — не стена, а кран. Если хоть какой-то путь в обход его контакта существует, светодиодная лампа это покажет. Остаётся понять, какие обходные пути бывают.

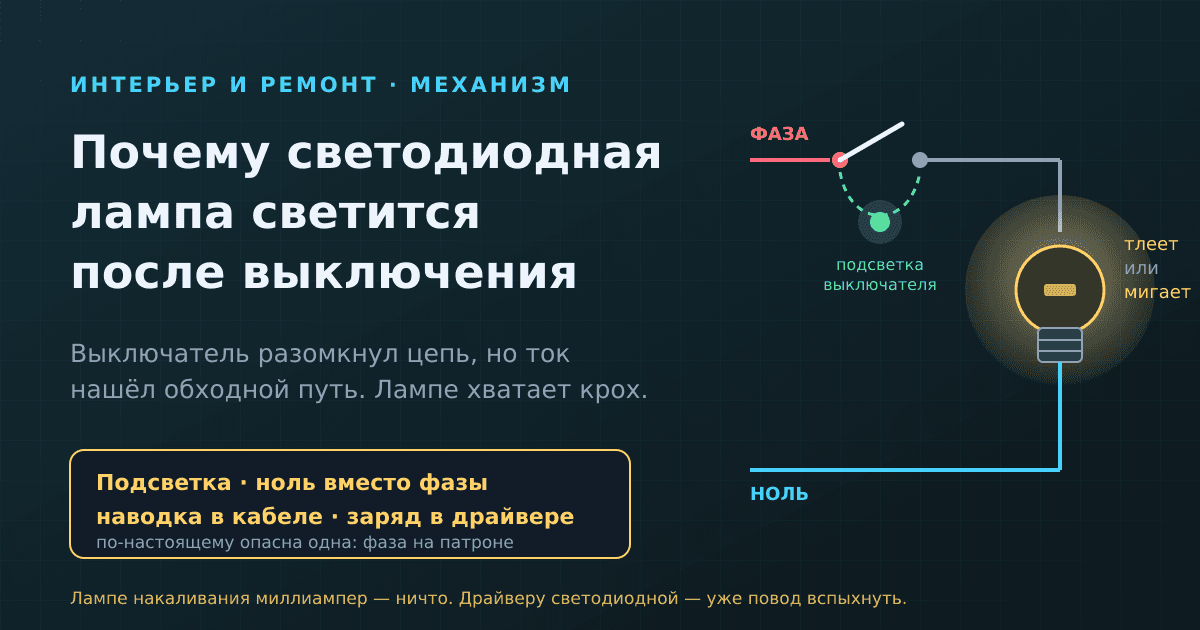

Выключатель с подсветкой: самая частая причина
Клавиша с маленьким зелёным или оранжевым огоньком, который помогает найти выключатель в темноте, — главный подозреваемый. Подумайте, откуда этот огонёк берёт энергию, когда свет выключен. К обычному выключателю подходят только два провода: фаза и провод к лампе. Отдельного нуля в коробке часто нет. Значит, индикатор подключён параллельно разомкнутому контакту, и его ток идёт по единственному доступному маршруту: через светильник к нулю.
Пока в люстре стояли лампы накаливания, всё было хорошо: индикатору нужно немного, а нить этот ток просто не замечала. Производители это прямо признают. В патенте Leviton на подсвеченные выключатели описано, что классические выключатели с подсветкой без нулевого провода нормально работают с лампами накаливания и галогенками, но с LED-лампами дают два эффекта: «стробирование» (повторяющиеся короткие вспышки) и «призрачное» свечение. Причина там же: ток, необходимый индикатору, утекает в лампу и заряжает её драйвер.
Обратите внимание на деталь: огонёк в выключателе при этом может и сам подмигивать. Когда драйвер лампы забирает ток, напряжение на индикаторе проседает, и тот на мгновение тускнеет. Если вы видите одновременную пульсацию и лампы, и клавиши, диагноз почти поставлен.

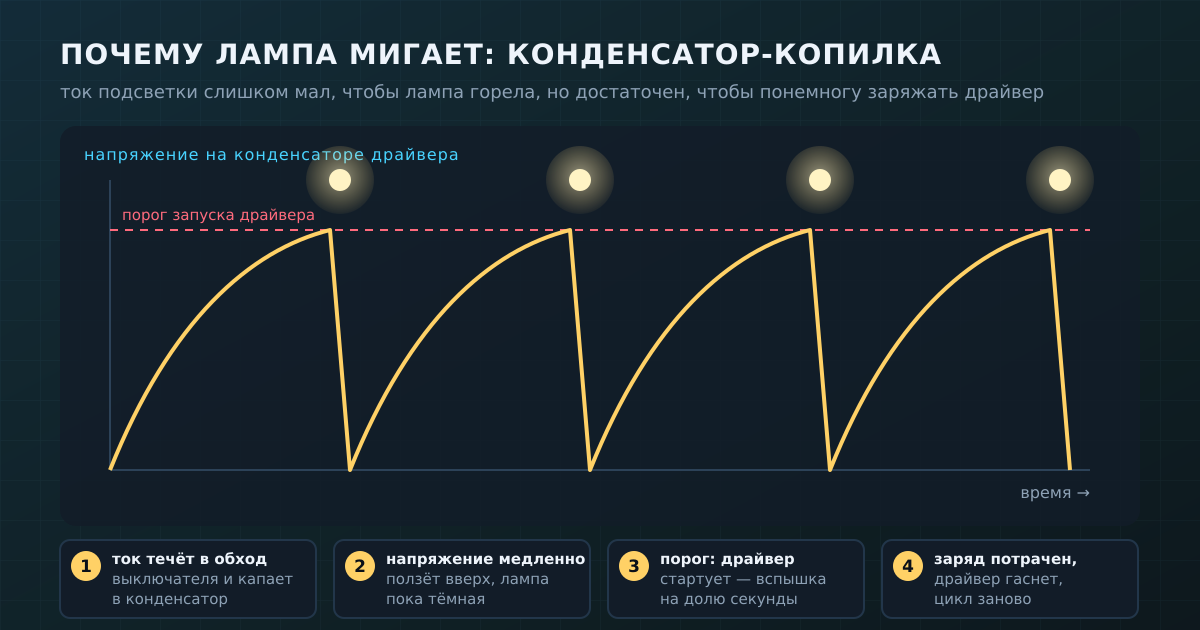

Почему лампа именно мигает, а не горит
Самое интересное в этом механизме — ритм. Ток подсветки слишком мал, чтобы драйвер работал непрерывно. Но он достаточен, чтобы понемногу заряжать входной конденсатор драйвера. Напряжение на нём медленно растёт, лампа в это время тёмная.
Когда напряжение доходит до порога, при котором микросхема драйвера просыпается, она запускает светодиоды. Энергии в конденсаторе хватает на долю секунды: короткая вспышка, конденсатор опустошён, драйвер снова засыпает. И всё начинается сначала. Именно так этот цикл описан у Leviton: ток утекает в лампу, заряжает драйвер, пока напряжение не поднимется до попытки включения, и это повторяется бесконечно.
Частота вспышек зависит от того, насколько велик ток утечки и какой конденсатор стоит в конкретной лампе. Поэтому две лампы разных марок в одной люстре могут вести себя по-разному: одна мигает раз в пару секунд, другая раз в полминуты, третья вообще ничего не показывает. Если же утечка побольше, драйвер вообще не успевает «упасть» и лампа просто ровно тлеет. В том же патенте инженеры Leviton пишут, что ограничение тока подсветки до 2 миллиампер и ниже убирает и мигание, и тление у большинства ламп на рынке. Иными словами, речь идёт о токах порядка миллиампера — для человека неощутимых, для драйвера вполне заметных.
Выключатель разрывает ноль: единственный опасный вариант
Правильная схема простая: однополюсный выключатель разрывает фазу. Это не вопрос вкуса, а требование нормы. В пункте 6.6.28 ПУЭ сказано, что в однофазных линиях сетей с заземлённой нейтралью однополюсные выключатели должны устанавливаться в цепи фазного провода, а при двухполюсных должна исключаться возможность отключить нулевой проводник без фазного.
Если электрик когда-то перепутал провода и выключатель стоит в разрыве нуля, свет всё равно включается и выключается: цепь-то размыкается. Разницы на глаз нет. Но при выключенном свете на патроне и на всех проводах светильника остаётся фаза. Лампа при этом может слегка тлеть: часть тока находит путь не через ноль, а через ёмкость проводов и корпуса светильника на стены и землю. Тления может и не быть совсем, так что его отсутствие ничего не гарантирует.
Опасность здесь не в самом свечении, а в ложном чувстве безопасности. Человек щёлкает выключателем, считает, что люстра обесточена, лезет менять лампу или вешать новый светильник и касается контакта под напряжением. Ровно для этого норма и требует разрывать фазу. О том, почему удар током вообще происходит и почему важно, есть ли путь к земле, мы писали в материале про птиц на проводах.
Розетка тоже может «выключать ноль»
Та же история случается без всяких стен и коробок. У многих умных розеток, таймеров и удлинителей с кнопкой внутри стоит однополюсное реле: оно разрывает только один из двух проводов. А обычную вилку можно вставить в розетку двумя способами. В одном положении реле разрывает фазу, в другом — ноль. Производитель удлинителей Brennenstuhl в своей справке описывает ровно этот случай: светодиодные гирлянды и лампы, подключённые через Wi-Fi-розетки, таймеры и удлинители с однополюсным реле, могут продолжать слабо светиться, и советует просто перевернуть вилку в розетке.
Это единственная проверка, которую стоит делать самому, и она безопасна: вынуть вилку торшера или гирлянды из умной розетки, повернуть на 180 градусов и вставить обратно. Если тление пропало, причина найдена. Выключатели в стене это не касается: там переделку делает только электрик.
Наводка: когда провода сами становятся конденсатором
Бывает и так, что подсветки нет, выключатель стоит в фазе, а лампа всё равно чуть светится. Тогда виноваты сами провода. Два изолированных проводника, долго идущих рядом в одном кабеле или одной гофре, — это, по сути, конденсатор: две металлические «обкладки» и изоляция между ними. Переменное напряжение 50 герц проходит через ёмкость тем лучше, чем она больше, а ёмкость растёт с длиной совместной трассы.
Типичная ситуация — проходные выключатели, когда свет в коридоре или на лестнице включается из двух мест. Между ними тянутся длинные провода, и один из них всегда под фазой, а другой ведёт к лампе. Отключённый провод оказывается в соседстве с фазным на много метров, и через ёмкость между ними в лампу просачивается ток. Его хватает на слабое тление, особенно ночью, когда глаз привык к темноте.
С паразитной ёмкостью борются и разработчики самих светильников. В описании изобретения Diehl Aerospace инженеры прямо называют причиной свечения выключенных светодиодных модулей паразитную ёмкость между дорожками светодиодов и общим проводом платы и предлагают экранирующий слой, чтобы этот ток не проходил через светодиоды. То есть тот же эффект, что в стене квартиры, только в масштабе печатной платы.
Наводка не опасна: ток в ней ничтожен, и он не означает, что на патроне фаза. Но она доказывает, что «выключено» в электрике не равно «полностью мёртво», и это ещё один повод не трогать патрон, пока не отключён автомат.
Свет гаснет не сразу: это просто разряд
Отдельный, совершенно безобидный случай — когда лампа после щелчка не гаснет мгновенно, а тускнеет за секунду-две, или моргает один раз и больше не подаёт признаков жизни. Это тот же входной конденсатор драйвера, только без подпитки извне: он отдаёт накопленную энергию светодиодам и разряжается до конца.
Отличить его просто. Послесвечение один раз и коротко — норма, у дешёвых и дорогих ламп оно бывает разной длины. Если же лампа продолжает мигать или светиться через минуту и через час, значит, энергия откуда-то поступает постоянно, и надо искать один из обходных путей выше. Похожая история с конденсаторами и режимами без нагрузки, кстати, объясняет, почему тонко пищат зарядки, оставленные в розетке.

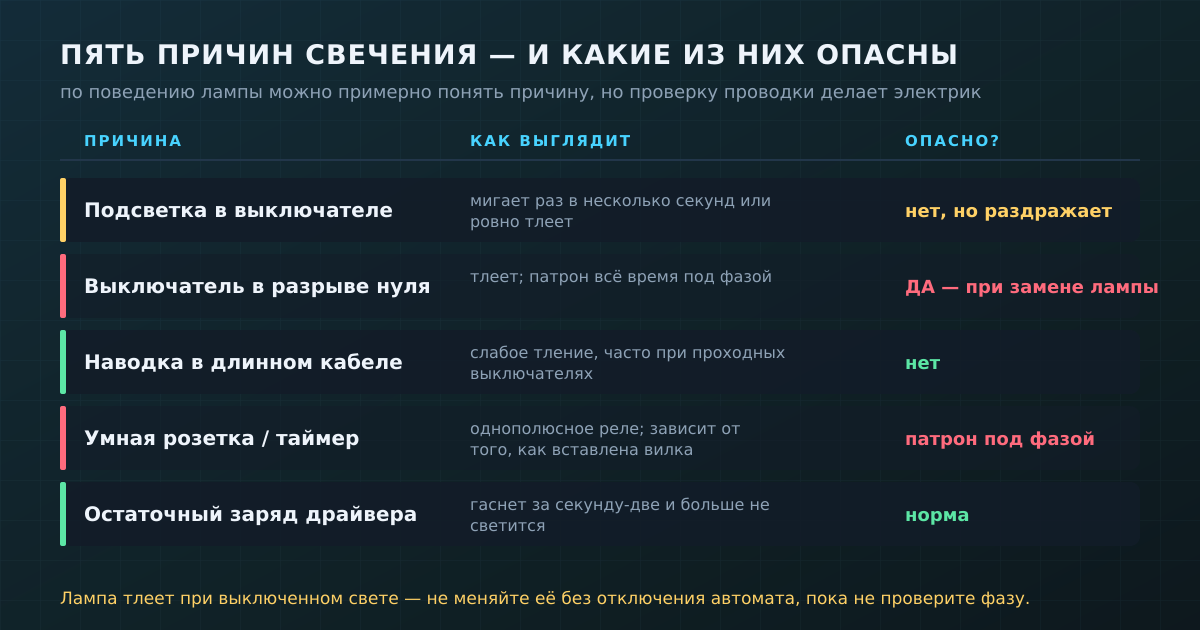

Что опасно, а что нет, и что сделает электрик
Сведём всё вместе.
• Короткое послесвечение на секунду-две → разряд конденсатора → норма.
• Регулярные вспышки, клавиша с огоньком → ток подсветки → не опасно, но неприятно.
• Ровное слабое тление на длинной трассе или проходных выключателях → наводка → не опасно.
• Тление при подключении через умную розетку или таймер → реле разорвало ноль → перевернуть вилку.
• Тление без подсветки и умных устройств, особенно в старой проводке → возможно, выключатель в нуле → вызвать электрика.
Что можно сделать самому, не прикасаясь к проводке: попробовать лампу другого производителя (драйверы по-разному чувствительны к утечке), перевернуть вилку прибора в розетке, отключить умную розетку из цепи и посмотреть, изменилось ли поведение. И главное правило: пока причина не найдена, менять лампу и снимать светильник только при отключённом автомате в щитке, а не одной клавишей.
Всё остальное — работа электрика. Обычно он проверяет, что разрывает выключатель, и если это ноль, перекидывает провода. С подсветкой решения три: заменить выключатель на обычный без индикатора, поставить модель, у которой подсветка питается от отдельного нулевого провода, или подключить параллельно лампе шунтирующий модуль, который «забирает» ток подсветки на себя. Похожий шунт помогает и от наводки в длинных линиях. Какой вариант подходит, зависит от проводки в конкретной коробке, поэтому лезть туда под напряжением «посмотреть» не нужно: в подрозетнике сетевое напряжение даже при выключенном свете.
Немедленно звать специалиста стоит, если вместе со свечением есть запах горелого пластика, потрескивание в выключателе или патроне, нагрев клавиши, искры или срабатывание автомата. Это уже не про физику утечки, а про повреждённый контакт.
Коротко
1. Светодиодной лампе для свечения хватает тока, который лампа накаливания просто не замечала, поэтому она выдаёт любую утечку в обход выключателя.
2. Самая частая причина мигания — выключатель с подсветкой: ток индикатора заряжает конденсатор драйвера, тот периодически запускается и даёт вспышку.
3. Если утечка больше, лампа не мигает, а ровно тлеет; инженеры Leviton предлагают держать ток подсветки не выше 2 мА, чтобы большинство ламп оставались тёмными.
4. Длинные параллельные провода, например у проходных выключателей, работают как конденсатор и дают слабое безопасное тление.
5. Опасен вариант, когда выключатель или реле умной розетки разрывает ноль: ПУЭ требует разрывать фазу, иначе патрон всегда под напряжением.
6. Короткое затухание за секунду-две после щелчка — нормальный разряд драйвера.
