Как увидеть атом: почему свет не помогает и что делает электронный микроскоп
Если коротко: молекулы и атомы нельзя увидеть обычным микроскопом не потому, что у него слабые линзы, а потому, что они меньше половины длины волны видимого света — а это около 200 нанометров. Свет просто не «чувствует» такие детали. Поэтому учёные светят не светом, а электронами: у них длина волны в десятки тысяч раз короче. Но за это приходится платить — вакуумом, токсичным осмием, алмазным ножом и чёрно-белой картинкой.
Это рубрика «Обо всём», и сегодня разбираем, как устроена эта цепочка. Поводом стал свежий разбор с Хабра: студент рассказал, как научился работать на двух электронных микроскопах (по материалу «Электронный микроскоп — штука, которая позволяет увидеть атомы»). Я пересобрал историю по-своему и по ходу проверил спорные места по первоисточникам — в паре мест физика тоньше, чем в оригинале.
Почему обычный микроскоп не видит молекулы
Хорошая новость и плохая. Хорошая: увеличить картинку в миллион раз можно хоть линзами. Плохая: увеличение само по себе деталей не добавляет. Если две соседние точки сливаются в одно пятно, то от увеличения пятно станет просто большим и таким же размытым.

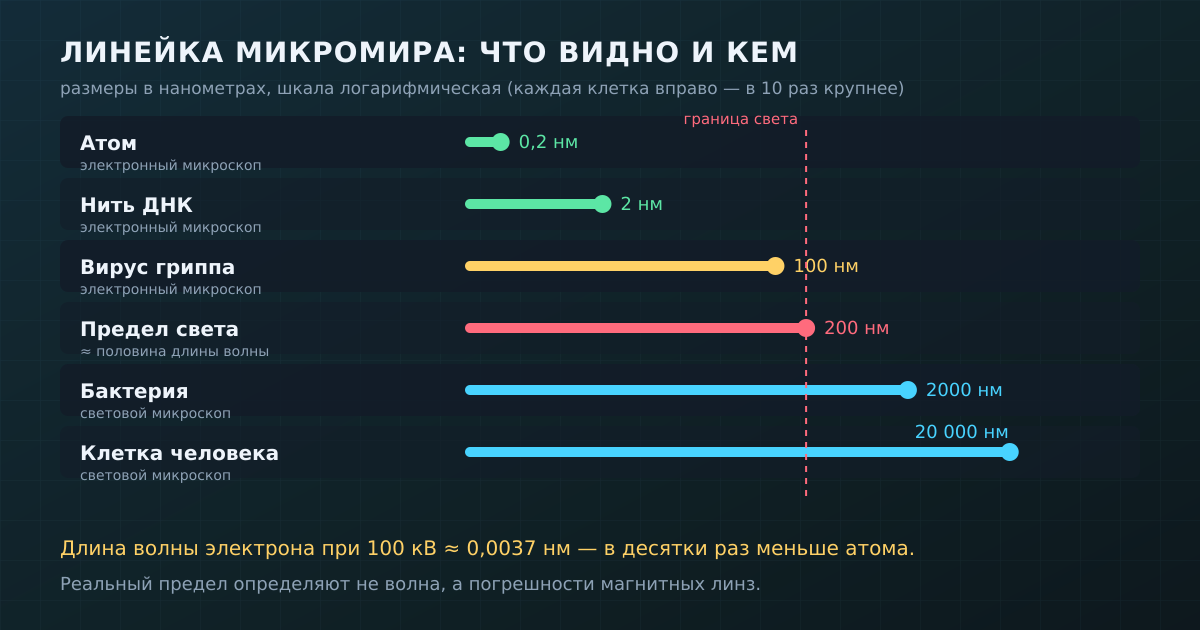

Причина — волновая природа света. В Нобелевской справке 2014 года по химии это сформулировано прямо: долгое время считалось, что оптический микроскоп никогда не получит разрешения лучше половины длины волны света. Видимый свет — это волны длиной примерно от 400 до 700 нанометров, значит, разглядеть удаётся детали порядка 200 нм. Атом — это десятые доли нанометра, толщина нити ДНК — около двух нанометров, вирус гриппа — порядка ста.
В оригинале это объяснено так: частица света врезается в молекулу, как большой мяч в песчинку, и просто пролетает мимо. Образ удобный, но физически точнее другой. У света нет «размера мяча», есть длина волны. Представьте, что вы ощупываете поверхность толстой кистью: тонкие бороздки она не различит, как бы аккуратно вы ни водили. Свет — такая кисть, и для атомов она слишком широкая.
А разве предел абсолютный? Нет, и это важный нюанс
Есть оговорка, которую легко пропустить. «Меньше длины волны — не увидеть» верно для обычной оптики. Но Нобелевскую премию по химии 2014 года вручили как раз за то, что этот предел обошли с помощью флуоресцентных меток: так живые клетки теперь наблюдают на уровне отдельных молекул. Вирусы, белки и органеллы в такой «наноскопии» видны, но это уже хитрая техника с маркерами, а не обычный окуляр. Для общего же случая главный путь вглубь микромира — электроны.
Как работает электронный микроскоп
Идея изящная: у электрона тоже есть длина волны, и она тем короче, чем сильнее электрон разогнан. При напряжении 100 тысяч вольт она составляет около 0,004 нанометра, то есть в десятки раз меньше атома. Принцип первого такого прибора был отмечен Нобелевской премией по физике 1986 года Эрнсту Руске «за фундаментальные работы по электронной оптике и создание первого электронного микроскопа».

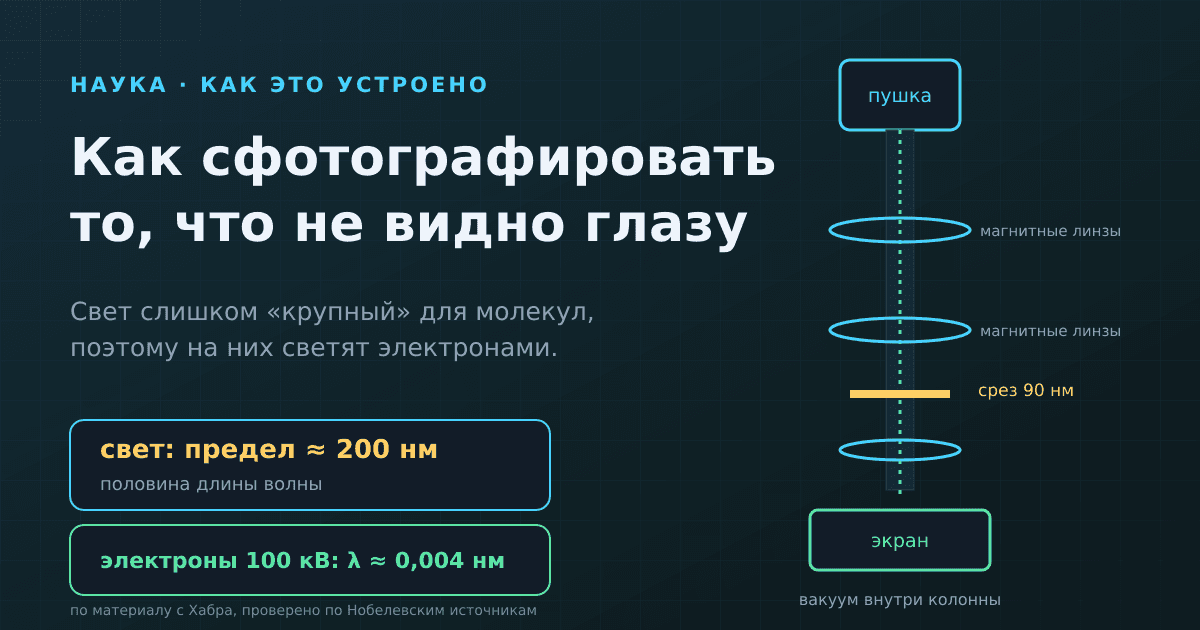

Устроено всё как перевёрнутая картинка из школьного учебника. Вверху электронная пушка: нагретая или «вытянутая» электрическим полем нить выпускает электроны, и они разгоняются высоким напряжением. Вместо стеклянных линз — электромагниты: их поле собирает пучок так же, как стекло преломляет свет. Дальше пучок проходит сквозь тонкий образец (или скользит по его поверхности) и попадает на детектор, который превращает попадания в картинку.
Возникает вопрос: если длина волны в десятки раз меньше атома, почему мы тогда не видим всё идеально? Потому что магнитные линзы несовершенны. На практике разрешение электронного микроскопа определяют не волна, а погрешности линз, и бороться с ними приходится дорогими корректорами. Автор оригинала, кстати, прав в главном: чем выше напряжение, тем мельче детали.
Рекордсмен здесь — Япония. В Университете Осаки работает центр сверхвысоковольтной электронной микроскопии, где, по данным инженерной школы университета, стоит установка с самым высоким в мире ускоряющим напряжением — 3 миллиона вольт. Это уже масштаб небольшой молнии, и именно такие установки позволяют разглядывать кристаллические решётки на уровне отдельных атомов.
Различие двух схем удобно запомнить на бытовой аналогии. Просвечивающий микроскоп — это рентген или теневой театр: мы смотрим, какая часть пучка прошла сквозь тонкий срез и где задержалась. Сканирующий — это ощупывание рельефа в темноте: по тому, как электроны возвращаются от поверхности, строится объёмный облик. Первый показывает внутреннее устройство, второй — внешнюю форму, и для разных вопросов нужен свой.
Вакуум и смерть клетки: почему образец нужно «мумифицировать»
Здесь начинается самое неожиданное. Электроны в воздухе вязнут: они рассеиваются на молекулах газа и не долетают до детектора. Поэтому внутри колонны создают глубокий вакуум — как в космосе. А теперь представьте живую клетку: она в основном состоит из воды. В вакууме вода мгновенно выкипает, клетка съёживается и рвётся. Фотографировать будет нечего.

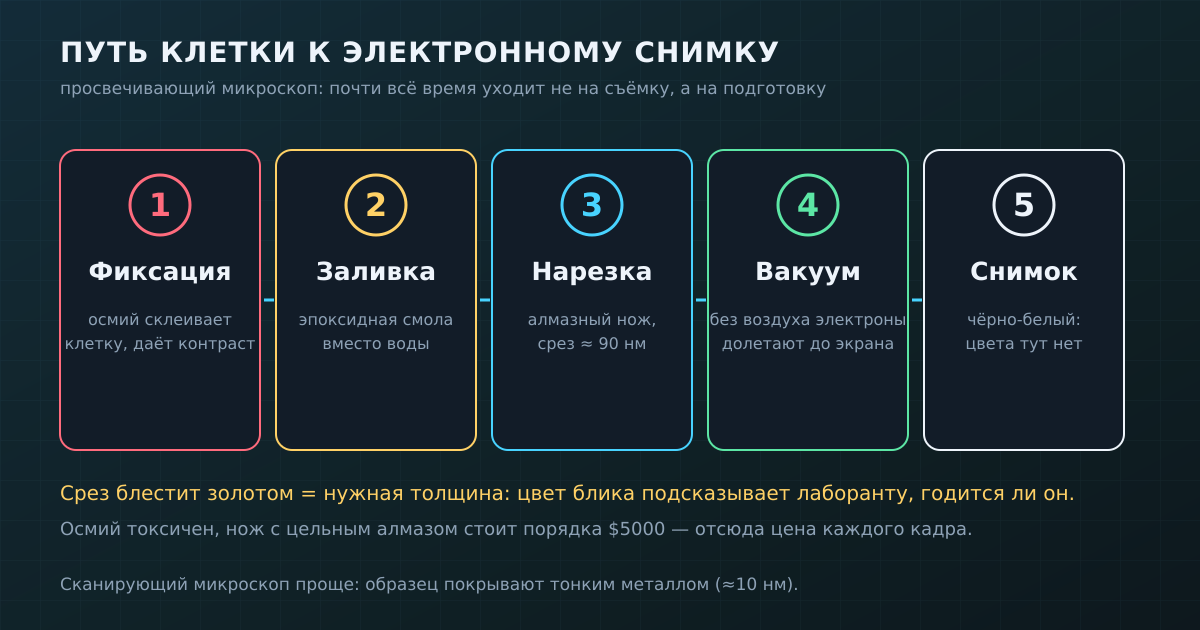

Поэтому образец готовят с помощью хитрой химии. Сначала клетки фиксируют: осмий в форме тетраоксида «сшивает» молекулы и убирает воду. Побочный эффект приятный: тяжёлый металл сильно рассеивает электроны, поэтому на снимке он даёт контраст. Описание этапа есть, например, в методических материалах Гётеборгского университета: чёрный осадок осмия повышает проводимость образца и снижает искажения от накопления заряда.
Цена — токсичность. Осмий опасен: контакт с кожей и дыханием недопустим, работать с ним можно только в отдельных вытяжных помещениях, а хранят его в нескольких слоях упаковки. Автор оригинала описывает, как ампулу прячут в пластиковый кейс, потом в коробку, потом в сейф с одним ключом — и это звучит смешно, но на деле просто здравая осторожность.
Нарезка клетки: алмаз, стекло и цвет блика
Следующая проблема: даже мумифицированная клетка слишком толстая. Электроны проходят только через очень тонкий слой, и их нужно просвечивать насквозь. Поэтому клетку заливают эпоксидной смолой, а потом режут на ломтики толщиной порядка 90 нанометров. Для сравнения: вирус гриппа примерно такого же размера. Резать такое можно только особым устройством — ультрамикротомом.
Нож для этого нужен самый острый из возможных. Первичную подгонку делают стеклянными ножами: стеклянный брусок специально раскалывают, и край скола получается острее любой стали. Финальные срезы берут алмазным ножом: настоящий монокристалл, а не напыление. Такой нож стоит порядка нескольких тысяч долларов, а когда тупится — отправляется на заточку к производителю.
И вот красивая деталь. Ломтик плавает на воде, и по цвету его блика можно оценить толщину: серебристый — тоньше, золотистый — как раз около 90 нм. Это та же интерференция, что даёт радугу на мыльной плёнке. Опытный лаборант определяет глазом то, что глазу напрямую не видно.
Что на таком снимке видно
Первый кадр с непривычки выглядит как чёрно-серая каша. Но стоит сопоставить его со школьной схемой — и клетка собирается. В центре тёмное пятнистое ядро: пятна — это плотно упакованная ДНК. Рядом сеть из мембран, на которой сидят чёрные точки — рибосомы, фабрики белков. Чуть дальше полосатая «тигровая» митохондрия: полосы — это складки её внутренней мембраны, на которых вырабатывается энергия.
Все снимки — чёрно-белые, и это не прихоть. Электронный пучок сам по себе не имеет цвета, а на масштабе в десятки нанометров понятие цвета теряет смысл: он возникает из взаимодействия со светом. Любые цветные электронные фото — это уже раскраска, сделанная после съёмки.
Аутофагия: как не поверить картинке больше, чем стоит
Один из кадров оригинала показывает клетку, которая «пожирает себя изнутри» — аутофагию. На этой теме в интернете много спекуляций о «самоочищении голоданием». Вот что известно твёрдо. Нобелевскую премию по медицине 2016 года Ёсинори Осуми дали за открытие механизмов аутофагии — фундаментального процесса переработки клеточных компонентов. Он идёт в клетках постоянно, а при голодании усиливается. Но те же Нобелевские материалы подчёркивают, что аутофагия участвует и в болезнях, включая рак. Из одного красивого кадра выводы «голодайте и очищайтесь» не следуют. Вопросы здоровья решают с врачом.
Сканирующий микроскоп: муравей в золоте
Второй тип приборов — сканирующий. Здесь не нужно просвечивать образец насквозь: пучок скользит по поверхности, а детектор собирает электроны, выбитые и отражённые телом, строя объёмный на вид рельеф. Потому снимки муравьёв и пыльцы выглядят такими «фотографичными».
Автор оригинала объясняет золото тем, что образец превращают в «зеркало». Это неточность, поэтому внесём поправку. Покрытие нужно не как отражатель, а как проводник. Биологические ткани не проводят ток, электроны на них накапливаются, и картинка искажается яркими вспышками. По данным того же Гётеборгского университета, чтобы избежать накопления заряда, образец напыляют проводящим металлом, чаще всего золотом, слоем порядка 10 нм: толще нельзя, иначе пропадут мелкие детали. Золото выбирают за инертность: оно не окисляется, и препараты годами хранятся неизменными.
Что в итоге: три неочевидных вывода
Первое: «увидеть» в микромире — это не «посмотреть», а «получить сигнал и построить картинку». Мы всегда смотрим на результат работы прибора, а не на объект. Второе: красота снимка — следствие огромной подготовки, а не удачного клика; каждый кадр — это недели химии, ручная резка и вакуум. Третье: любая такая картинка — компромисс. Чтобы увидеть клетку, её приходится убить, зафиксировать и залить смолой, так что мы смотрим на её оттиск.
Есть и обратный урок для скептиков. Нередко звучит довод «молекул никто не видел, значит, их нет». Видели — только не глазами. Когда один и тот же объект показывают независимыми способами: электронным пучком, рентгеновским рассеянием, флуоресцентными метками, — и картинки сходятся, это и есть научное «увидел». Такое совпадение разных приборов гораздо надёжнее любого отдельного снимка.
Именно поэтому полезно относиться к эффектным микрофотографиям в новостях как к документам: смотреть, какой метод, какое увеличение и что делали с образцом до съёмки.
Коротко
— Световой микроскоп упирается в волновую природу света: предел около половины длины волны, то есть порядка 200 нм.
— Электроны разогнанные до 100 кВ имеют длину волны около 0,004 нм, поэтому электронные микроскопы видят атомы и макромолекулы; реальный предел задают линзы.
— Образец готовят заранее: осмий для фиксации, эпоксидка, срезы около 90 нм алмазным ножом, вакуум.
— Золото на образце в сканирующем микроскопе нужно как проводник, а не как «зеркало».
— Красивая картинка клетки — результат подготовки, и выводы «про здоровье» по одному кадру делать нельзя.
