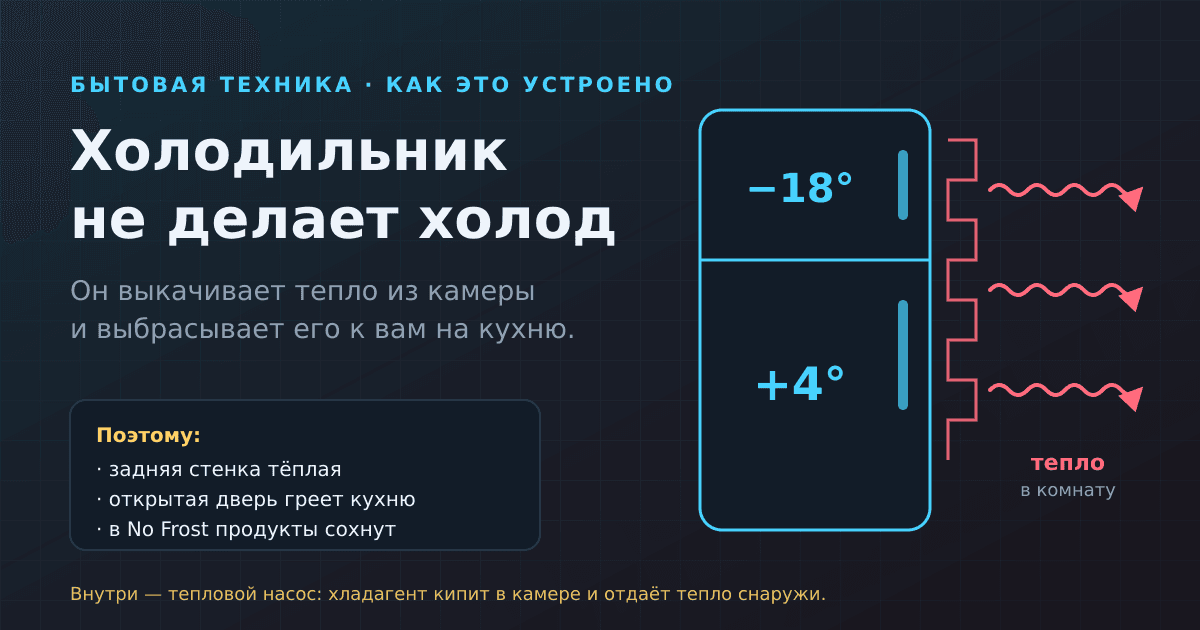

Как работает холодильник простыми словами: он не делает холод, а выносит тепло
Если коротко: холодильник не производит холод — такого прибора в природе вообще не бывает. Он работает как насос, только качает не воду, а тепло: забирает его у продуктов внутри камеры и выбрасывает в комнату через горячую решётку сзади или нагретые боковые стенки. Переносчик тепла — хладагент, который кипит внутри камеры при минусовой температуре, а снаружи снова превращается в жидкость. Из этого механизма напрямую следует почти всё: почему стенка тёплая, почему открытая дверь нагревает кухню и почему в No Frost сохнут продукты.
На связи «Интерьер и ремонт». Мы обычно говорим про то, как обустроить кухню, но холодильник — тот случай, когда расстановка мебели упирается в физику. Его ставят вплотную к стене, рядом с батареей, в нишу без зазора — и потом удивляются счёту за свет. Давайте один раз разберёмся, что происходит внутри, а советы получатся сами собой.
Холод нельзя сделать — можно только унести тепло
«Холод» — это не вещество и не энергия, а просто нехватка тепла. Чтобы кастрюля в камере остыла, из неё нужно что-то забрать, а не что-то в неё добавить. Само по себе тепло течёт только от тёплого к холодному: горячий чай остывает в комнате, но комната никогда не подогреет сама себя за счёт холодного молока. Значит, чтобы вытащить тепло из холодной камеры в тёплую кухню, его нужно гнать «в гору» — и на это тратится электричество.
Именно так это формулируют в учебном курсе по энергетике Университета штата Пенсильвания: холодильник — это «перевозчик тепла», который забирает тепловую энергию из прохладного нутра и выталкивает её в более тёплую кухню. Тот же принцип у кондиционера и у теплового насоса для отопления дома — разница только в том, что считать «внутри», а что «снаружи».
Перевозить тепло нужно в чём-то. В холодильнике это хладагент — вещество, которое бегает по замкнутому контуру трубок и по дороге то кипит, то конденсируется. Весь фокус в этих двух превращениях.
Почему хладагент кипит в морозилке
Вспомните, как холодно выходить из воды в ветреный день. Испаряясь с кожи, вода уносит с собой много тепла: чтобы молекуле оторваться от жидкости и улететь, ей нужна энергия, и она берёт её у того, что рядом, — у вас. На этом же устроено потоотделение. Кипение — то же испарение, только бурное, и оно забирает тепло ещё жаднее.
Вода для холодильника не годится: она кипит при +100 °C. Нужна жидкость, которая кипит при минусе. В большинстве современных бытовых холодильников это изобутан, R600a. По справочным данным производителя компрессоров Danfoss, нормальная температура кипения изобутана — около −11,6 °C, а испарители бытовых холодильников на нём работают при давлении ниже атмосферного. Чем ниже давление, тем ниже температура кипения — так что в трубках испарителя хладагент кипит заметно холоднее −12 °C и вытягивает тепло из воздуха и продуктов даже в морозилке.
Испаритель — это и есть «холодная» часть. В простых холодильниках он спрятан в задней стенке камеры (поэтому она покрывается каплями или инеем), в морозилке это часто полки-змеевики или пластина, а в системах No Frost — отдельный закрытый отсек с рёбрами. Где бы он ни был, задача одна: дать жидкости выкипеть и унести тепло с собой в виде пара.

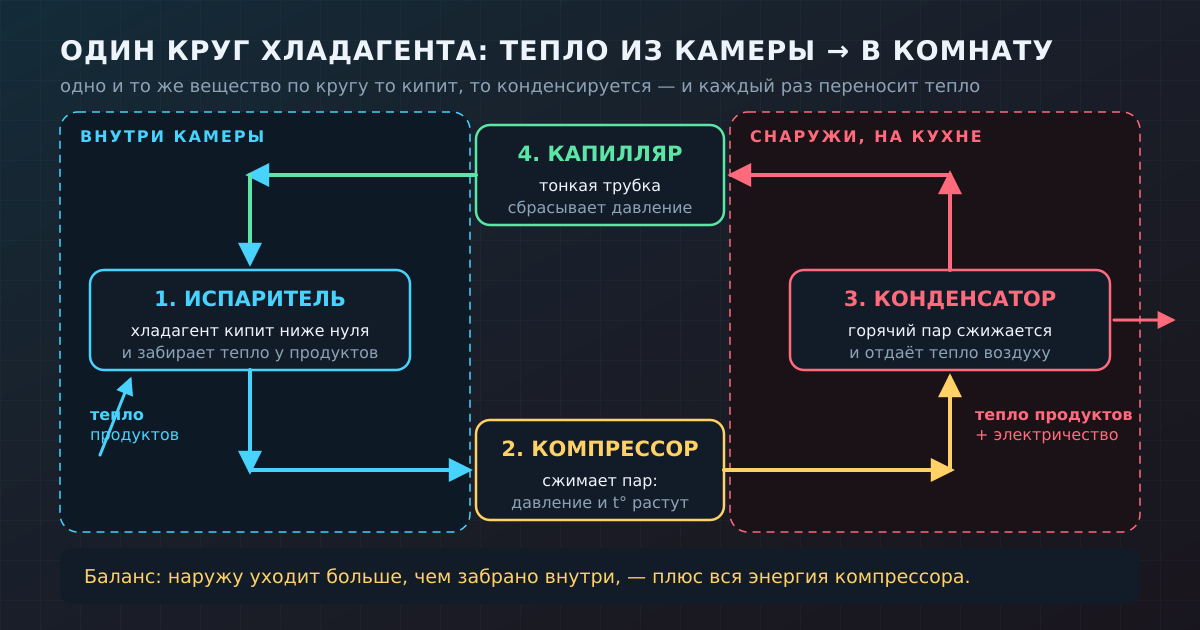

Компрессор, конденсатор и капилляр: вторая половина круга
Пар, набравший тепло, нужно куда-то деть, а жидкость — вернуть обратно. Для этого есть ещё три узла.
Компрессор: насос, который «поднимает» тепло
Компрессор — это моторчик внизу сзади, который и гудит. Он засасывает холодный пар из испарителя и сжимает его. При сжатии газ разогревается (вспомните, как греется велосипедный насос), а главное — при высоком давлении хладагент может сконденсироваться обратно в жидкость уже при комнатной температуре и выше. Это и есть «подъём тепла в гору»: компрессор переводит тепло с уровня морозилки на уровень, где его можно отдать кухне. Именно он тратит основную часть электричества.
Конденсатор: почему задняя стенка тёплая
Горячий сжатый пар идёт в конденсатор — ту самую чёрную решётку на задней стенке старых холодильников. У многих современных моделей решётки не видно: трубки конденсатора проложены под обшивкой боковых стенок, поэтому тёплыми оказываются бока. Здесь пар остывает о воздух комнаты, сжижается и отдаёт всё, что набрал внутри. Как подчёркивают в том же курсе Penn State, тепло возле холодильника — это тепло, взятое у ваших продуктов, плюс энергия, потраченная компрессором.
Тёплая стенка — не поломка, а признак того, что прибор работает. Тревожно, наоборот, если при работающем компрессоре конденсатор остаётся холодным: тепло никуда не уходит.
Капилляр: тонкая трубка вместо крана
Остался последний шаг: вернуть жидкость в испаритель, сбросив давление. В бытовых холодильниках для этого обычно стоит капиллярная трубка — очень тонкая и длинная. Жидкость протискивается через неё, давление падает, часть хладагента сразу вскипает, и смесь резко остывает. Дальше — снова испаритель, и круг замыкается. Отсюда, кстати, и журчание с щелчками, которые многие принимают за неисправность.
Почему кухню не охладить открытым холодильником
Самый наглядный вывод из всей схемы. Испаритель и конденсатор — две стороны одного насоса, и оба стоят у вас на кухне. Если открыть дверь, испаритель начнёт забирать тепло из воздуха комнаты, а конденсатор — отдавать его в ту же комнату. Возле открытой двери действительно потянет прохладой, но в целом кухня нагреется.
Почему не «в ноль»? Потому что наружу уходит больше тепла, чем забрано внутри: к нему добавляется вся электроэнергия, которую съел компрессор. В замкнутой комнате открытый холодильник работает как слабый обогреватель мощностью, равной его потреблению из розетки. Кондиционер охлаждает квартиру ровно потому, что его горячая половина вынесена на улицу.
Есть и вторая беда: тёплый кухонный воздух несёт с собой влагу, и она тут же оседает на испарителе. Компрессор работает без пауз, камеру заваливает инеем, расход растёт. Поэтому привычка подолгу стоять перед открытой дверцей и думать «что бы съесть» — не самая дешёвая.
Батарея, плита и стена вплотную: где холодильнику плохо
Раз холодильник выбрасывает тепло в окружающий воздух, ему нужно, чтобы этот воздух был прохладным и проходил свободно. Конденсатор отдаёт тепло тем быстрее, чем больше разница температур между ним и воздухом. Поставьте прибор возле батареи, духовки или под прямое солнце — разница сократится, хладагент будет хуже сжижаться, компрессор начнёт работать дольше и чаще.
Это не народная примета: в памятке Министерства энергетики США по кухонной технике прямо сказано ставить холодильники и морозильники подальше от источников тепла — духовки, посудомоечной машины и прямого солнца, а между стеной и задней стенкой оставлять несколько дюймов для циркуляции воздуха. Там же советуют держать решётку конденсатора чистой: слой пыли работает как одеяло. Для ориентира по температурам ведомство называет 35–38 °F в холодильной камере (примерно +2…+3 °C) и 0 °F в морозилке (около −18 °C).
Со встроенной техникой то же самое, только зазоры придумали за вас: производитель закладывает вентиляционные каналы в цоколе и над нишей. Закрыть их декоративной панелью — значит заткнуть холодильнику «выхлоп». И ещё одна деталь с таблички внутри камеры: климатический класс (SN, N, ST, T). Он показывает диапазон комнатных температур, в котором прибор гарантированно держит режим. На холодном балконе или в жаркой неотапливаемой пристройке модель «не своего» класса может работать плохо.
А горячее ставить можно?
Здесь правда наполовину. Холодильник от кастрюли супа не сломается: ему придётся вынести лишнее тепло, компрессор отработает дольше, но это его обычная работа. Реальные проблемы другие — соседние продукты успевают подогреться, а пар из кастрюли уходит в иней на испарителе. При этом долго остужать еду на столе вредно уже с точки зрения безопасности. Подробный расчёт и способ остудить быстро — в отдельном разборе.

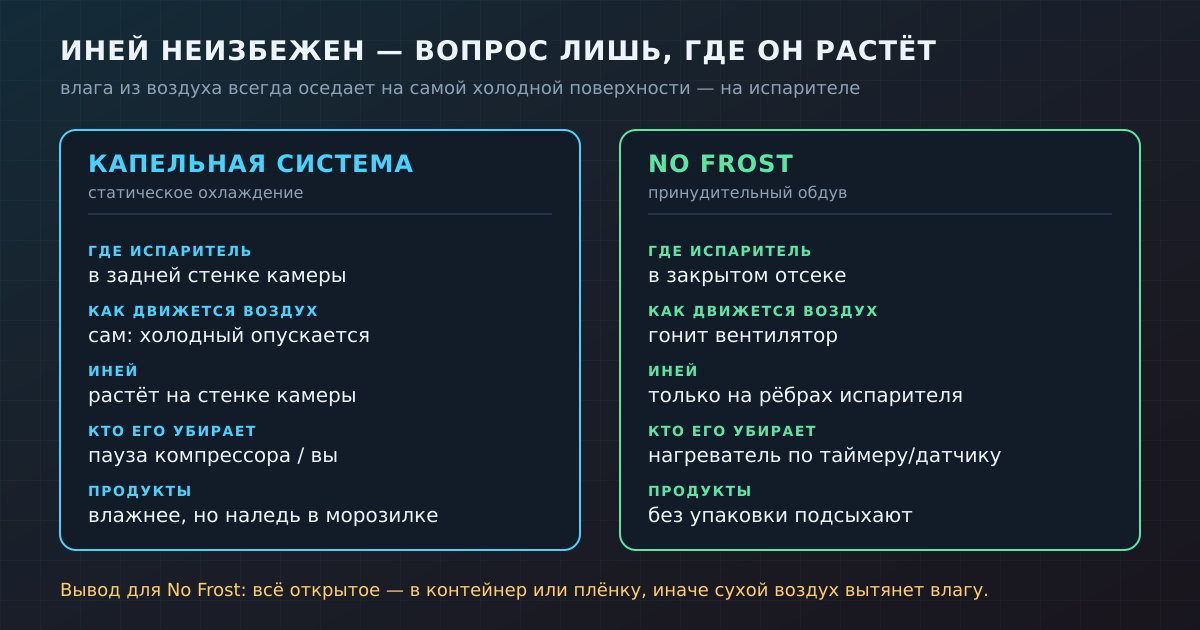

No Frost: куда девается иней и почему сохнут продукты
Иней в холодильнике — это вода из воздуха. В воздухе всегда есть водяной пар, и у каждого его количества есть своя точка росы — температура, ниже которой пар начинает выпадать в виде воды или льда. Испаритель холоднее всего в камере и намного ниже точки росы, поэтому влага из воздуха, из продуктов и из каждой порции кухонного воздуха при открытой двери оседает именно на нём. Избавиться от инея нельзя — можно только решить, где он будет расти и как его убирать.
Капельная система
В классическом «плачущем» холодильнике испаритель — задняя стенка холодильной камеры. Пока компрессор работает, на ней намерзает тонкий слой льда; в паузе стенка нагревается выше нуля, иней тает и стекает каплями в желобок и дренажную трубку, а оттуда — в поддон над компрессором, где вода испаряется. Холодный воздух опускается сам, без вентилятора, поэтому воздух в камере остаётся влажнее. А вот в морозилке без No Frost наледь копится, и её приходится размораживать вручную. Министерство энергетики США в той же памятке советует не допускать слоя толще четверти дюйма, около 6 мм: лёд — плохой проводник тепла и мешает испарителю работать.
No Frost
В No Frost испаритель убран из камер в отдельный закрытый отсек, а холод разносит вентилятор. Как описывает Liebherr, испаритель, на котором обычно скапливается влага, установлен в компактном закрытом отсеке, а вентилятор распределяет холодный воздух по морозильной камере. Иней всё равно растёт — но только на рёбрах испарителя, где его не видно.
Периодически электроника включает режим оттайки: компрессор и вентилятор останавливаются, на несколько минут включается электрический нагреватель (тэн) у испарителя, лёд тает, вода уходит по дренажу в поддон у компрессора и там испаряется. Поэтому в камерах No Frost никогда не бывает «шубы», а вы иногда слышите шипение и щелчки — это работает оттайка.
Почему продукты в No Frost сохнут
Обратная сторона того же механизма. Вентилятор раз за разом прогоняет воздух камеры через ледяной испаритель, и тот работает как осушитель: всё, что воздух успел забрать у продуктов, вымерзает на рёбрах и потом уходит в дренаж. Сухой воздух снова тянет влагу из открытого сыра, нарезки, зелени и хлеба. В морозилке это превращается в «ожог заморозки» — сухие, белёсые участки на мясе и рыбе.
Вывод простой: в No Frost всё, что не в своей упаковке, — в контейнер с крышкой, плёнку или пакет без воздуха. Ящик для овощей с регулятором влажности существует как раз для того, чтобы отгородить зелень от этого потока.
Чем заправлен холодильник и куда делся фреон
«Фреон» в быту называют любой хладагент, хотя исторически это торговая марка хлорфторуглеродов. Самым массовым из них в холодильниках был R12. Проблема выяснилась в 1970–80-х: попадая в стратосферу, такие вещества разрушают озоновый слой.
Ответом стал Монреальский протокол. По данным Озонового секретариата ООН, он подписан в 1987 году, вступил в силу в 1989-м и последовательно выводит из оборота вещества, разрушающие озоновый слой. Холодильники перевели на R134a — он безопасен для озона, но оказался мощным парниковым газом. В 2016 году к протоколу приняли Кигалийскую поправку о постепенном сокращении таких гидрофторуглеродов.
Изобутан R600a решает обе задачи: он не трогает озон и почти не греет климат. В Европе на нём уже давно делают подавляющее большинство бытовых холодильников. Минус у него один, зато серьёзный: он горюч. Поэтому заправка в бытовом приборе крошечная — у небольшого холодильника, по данным Danfoss, около 20 граммов, — а сам контур полностью запаян. Узнать, чем заправлен ваш аппарат, можно по табличке внутри камеры или на задней стенке: там обычно указаны тип хладагента и его масса.
Практический вывод тот же, что и с газовой плитой: в хладагентный контур не лезут сами. Не прокалывайте лёд в морозилке ножом и не отковыривайте наледь острым — испаритель часто проходит прямо под поверхностью. Если холодильник перестал морозить, а компрессор при этом гудит без остановки, это повод для мастера, а не для экспериментов.
Коротко
— Холодильник — тепловой насос: он не создаёт холод, а переносит тепло из камеры в комнату.
— Хладагент кипит в испарителе при минусе и забирает тепло, как испаряющийся пот; компрессор сжимает пар, конденсатор отдаёт тепло кухне, капилляр сбрасывает давление.
— Тёплая задняя или боковая стенка — норма: это тепло ваших продуктов плюс электричество компрессора.
— Открытый холодильник кухню не охладит, а нагреет: наружу уходит больше тепла, чем забрано внутри.
— Батарея, плита, солнце и стена вплотную мешают сбрасывать тепло — прибор работает дольше и тратит больше.
— Иней — влага из воздуха, вымерзающая на самой холодной детали. No Frost прячет испаритель в отсек и оттаивает его нагревателем, но сушит воздух, поэтому продукты нужно упаковывать.
— Современный хладагент — обычно изобутан R600a: безопасен для озона, но горюч, поэтому ремонт контура — только для специалистов.
